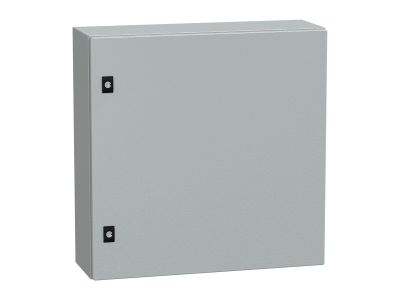

Obudowa CRN z płytą montażową, PanelSeT, 600x 500x 200mm IP66 IK10 RAL7035 | NSYCRN66200P Schneider Electric

Opis i Kluczowe Cechy

Obudowa CRN z płytą montażową PanelSeT o wymiarach 600x500x200 mm to solidne i funkcjonalne rozwiązanie dla rozdzielnic, szaf sterowniczych oraz systemów automatyki. Wyposażona w stopień ochrony IP66 zapewnia pełną ochronę przed wnikaniem pyłu i silnym strumieniem wody z dowolnego kierunku, natomiast klasa IK10 gwarantuje odporność na uderzenia mechaniczne. Kolor RAL7035 ułatwia integrację z większością systemów i instalacji.

• Wymiary 600x500x200 mm: Przestronna konstrukcja umożliwiająca montaż szerokiej gamy aparatury modułowej, modułów zasilających oraz osprzętu.
• Stopień ochrony IP66: Pełna ochrona przed pyłem i silnym strumieniem wody – idealne do zastosowań w trudnych warunkach środowiskowych, w tym na zewnątrz.
• Klasa odporności IK10: Wysoka odporność na uderzenia mechaniczne o energii do 20 J – zabezpieczenie przed uszkodzeniami w terenie.
• Płyta montażowa PanelSeT: Zintegrowana płyta ułatwiająca organizację komponentów i skrócenie czasu montażu.
• Kolor RAL7035: Neutralny szary odcień, który dobrze komponuje się z większością aparatury i instalacji przemysłowych.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich dotyczących ochrony przed wnikaniem pyłu i wody (IP66) oraz odporności na uderzenia mechaniczne (IK10). Została zaprojektowana zgodnie z dyrektywami Unii Europejskiej i posiada oznakowanie CE.

Zastosowanie

Obudowa CRN z płytą montażową PanelSeT znajduje szerokie zastosowanie w różnych gałęziach przemysłu i infrastruktury, gdzie wymagana jest pewna ochrona komponentów elektrycznych i elektronicznych.

• Szafy sterownicze i rozdzielnice przemysłowe – ochrona aparatury modułowej i zasilającej.
• Instalacje zewnętrzne – ochrona przed warunkami atmosferycznymi (deszcz, kurz, pył).
• Systemy automatyki budynkowej – organizacja modułów sterujących i zasilających.
• Obudowy do montażu naściennego lub wolnostojące w halach produkcyjnych.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną. Przed rozpoczęciem prac należy upewnić się, że miejsce montażu jest odpowiednio przygotowane – stabilne i wolne od napięcia. Płytę montażową PanelSeT należy odpowiednio zamocować, aby zapewnić stabilność aparatury. W przypadku montażu zewnętrznego należy użyć odpowiednich uszczelek i elementów mocujących dostosowanych do warunków środowiskowych. Regularnie sprawdzaj stan uszczelek i połączeń, aby zapewnić ciągłość ochrony IP66.

FAQ

• Jaki jest zakres temperatur pracy obudowy? Dokładny zakres temperatur nie został podany w danych produktu. Zaleca się stosowanie w zakresie -25°C do +70°C, typowym dla obudów o stopniu ochrony IP66 IK10.
• Czy obudowa jest odporna na promieniowanie UV? Stopień ochrony IP66 nie gwarantuje odporności na promieniowanie UV. W przypadku zastosowań zewnętrznych zaleca się dodatkowe pokrycie farbą odporną na UV lub stosowanie osłon.
• Jakie akcesoria są potrzebne do montażu? Do pełnego montażu niezbędne będą odpowiednie uchwyty, uszczelki oraz elementy mocujące (śruby, wkręty) dostosowane do konstrukcji nośnej. Szczegółowe wymagania znajdują się w dokumentacji technicznej.
