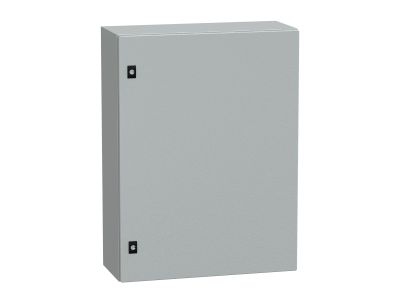

Obudowa CRN 800x600x250mm IP66 z płytą montażową | NSYCRN86250P Schneider Electric

Opis i Kluczowe Cechy

Obudowa Schneider Electric z serii Spacial CRN o wymiarach 800x600x250 mm to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o najbardziej wymagających instalacjach elektroenergetycznych i automatyki przemysłowej. Korpus urządzenia został wykonany z wysokogatunkowej blachy stalowej, gdzie boki uformowano z jednego arkusza materiału. Zastosowanie techniki gięcia i spawania z podwójnym profilem tworzy unikalny, chroniony obszar, który skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza szafy. Powierzchnia zewnętrzna została zabezpieczona proszkową powłoką epoksydowo-poliestrową w kolorze szarym (RAL 7035), co gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach przemysłowych.
• Odporność mechaniczna IK10: Obudowa charakteryzuje się najwyższą odpornością na uderzenia zewnętrzne o energii do 20 dżuli.
• Płyta montażowa w zestawie: Umożliwia szybki i stabilny montaż aparatury modułowej oraz komponentów sterowniczych.
• Innowacyjna konstrukcja: Podwójny profil rynienkowy odprowadza wodę z dala od uszczelki drzwi, przedłużając żywotność komponentów wewnętrznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dla obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki certyfikacji UL oraz CSA, produkt może być stosowany w projektach realizowanych na rynkach globalnych. Zastosowane materiały są zgodne z dyrektywą RoHS, co świadczy o dbałości o środowisko naturalne poprzez eliminację substancji niebezpiecznych.

Zastosowanie

Szafa Spacial CRN o głębokości 250 mm jest idealnym wyborem do budowy systemów sterowania maszynami, rozdzielnic zasilających oraz węzłów komunikacyjnych. Dzięki wysokiej szczelności IP66, doskonale sprawdza się w halach produkcyjnych, oczyszczalniach ścieków, zakładach chemicznych oraz w infrastrukturze zewnętrznej, gdzie występuje ryzyko kondensacji lub bezpośredniego kontaktu z wodą. Duża przestrzeń montażowa (800x600 mm) pozwala na swobodne rozmieszczenie sterowników PLC, falowników oraz aparatury zabezpieczającej przy zachowaniu odpowiedniej cyrkulacji powietrza.

Wskazówki Montażowe

Podczas instalacji obudowy NSYCRN86250P zaleca się wykorzystanie dedykowanych uchwytów do montażu ściennego, aby zachować deklarowany stopień ochrony IP. Drzwi obudowy są odwracalne, co pozwala na zmianę kierunku otwierania (lewo/prawo) w zależności od specyfiki miejsca montażu. Przy wprowadzaniu przewodów należy stosować dławnice o odpowiednim stopniu szczelności, montowane w płycie przepustowej. Należy zwrócić uwagę na moment dokręcania śrub płyty montażowej, aby zapewnić optymalne uziemienie i stabilność konstrukcji. Regularna konserwacja uszczelki poliuretanowej pozwoli na zachowanie parametrów ochronnych przez wiele lat eksploatacji.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYCRN86250P jest dostarczany wraz z pełną płytą montażową wykonaną ze stali ocynkowanej.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo na standardowy kolor przemysłowy RAL 7035 (jasnoszary).
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja zawiasów umożliwia łatwą zmianę kierunku otwierania drzwi bez konieczności wykonywania dodatkowych nawierceń.
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, dzięki powłoce epoksydowo-poliestrowej i stopniu ochrony IP66 obudowa może być stosowana na zewnątrz, jednak w przypadku ekstremalnych warunków UV zaleca się stosowanie daszka ochronnego.
