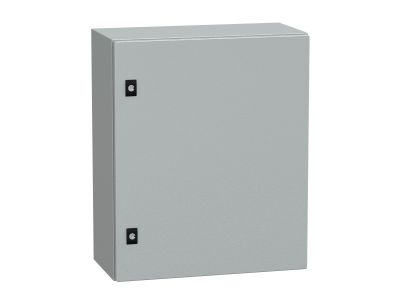

Obudowa CRN 600x500x250mm IP66 z płytą montażową | NSYCRN65250P Schneider Electric

Opis i Kluczowe Cechy

Obudowa typu Spacial CRN o wymiarach 600x500x250 mm (symbol NSYCRN65250P) to wytrzymałe rozwiązanie do zabezpieczania i montażu aparatury elektrycznej w środowiskach przemysłowych. Wykonana z blachy stalowej z powłoką epoksydowo-poliestrową w proszku, zapewnia odporność na korozję i uszkodzenia mechaniczne. Stopień ochrony IP66 gwarantuje hermetyczność przed kurzem oraz silnymi strumieniami wody, co pozwala na bezpieczną instalację na zewnątrz lub w wilgotnych pomieszczeniach. W zestawie znajduje się płyta montażowa ułatwiająca rozmieszczenie komponentów.

• Wymiary 600x500x250 mm: przestronna komora umożliwia montaż większej liczby aparatów, przekaźników, styczników czy zasilaczy bez konieczności stosowania dodatkowych obudów.
• Stopień ochrony IP66: pyłoszczelność i ochrona przed silnym strumieniem wody – idealna do instalacji w trudnych warunkach (hale produkcyjne, oczyszczalnie, rolnictwo).
• Płyta montażowa w zestawie: gotowe podłoże do szybkiego i stabilnego montażu aparatury modułowej, oszczędza czas instalacji.
• Powłoka epoksydowo-poliestrowa w proszku: odporność na korozję i uszkodzenia mechaniczne, długa żywotność nawet w wilgotnym lub zapylonym otoczeniu.
• Konstrukcja z pojedynczej zagiętej części spawanej: podwójny profil tworzy chroniony obszar dla uszczelek i akcesoriów, podnosząc szczelność i sztywność obudowy.

Zgodność z Normami

Obudowa Spacial CRN zaprojektowana jest zgodnie z obowiązującymi europejskimi standardami dla obudów elektroinstalacyjnych. Posiada certyfikat CE. Stopień ochrony IP66 potwierdza skuteczność zabezpieczenia przed ciałami stałymi i wilgocią zgodnie z normą IEC 60529.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałej konstrukcji obudowa sprawdza się w wymagających instalacjach wewnętrznych i zewnętrznych. Płyta montażowa ułatwia integrację z aparaturą modułową.

• Zabezpieczanie rozdzielnic głównych i podrozdzielni w halach przemysłowych, magazynach, stacjach uzdatniania wody.
• Montaż sterowników PLC, zasilaczy awaryjnych, przekaźników i styczników w instalacjach automatyki budynkowej i przemysłowej.
• Instalacja na zewnątrz (elewacje, parkingi, maszyny rolnicze) – odporność na deszcz, bryzgi i kurz.
• Stosowanie w pomieszczeniach o podwyższonej wilgotności (myjnie, chłodnie, tunele technologiczne) – pełna ochrona przed kondensacją.

Wskazówki Montażowe

Montaż obudowy oraz wszelkie prace związane z podłączaniem aparatury wewnątrz muszą być wykonywane przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę mocować do ściany za pomocą odpowiednich uchwytów (dostępne jako akcesoria) lub bezpośrednio przez otwory montażowe w tylnej ścianie. Przekroje przewodów prowadzonych przez dławice dobierać zgodnie z obowiązującymi normami oraz prądem obciążenia. Wszelkie modyfikacje (przecinanie otworów, montaż uszczelek) wykonywać zgodnie z dokumentacją producenta, aby nie naruszyć stopnia ochrony IP66.

FAQ

• Czy obudowa posiada fabrycznie zamontowaną płytę montażową? Tak, w zestawie znajduje się płyta montażowa o wymiarach dostosowanych do wnętrza obudowy, co ułatwia rozmieszczenie aparatury.
• Jaki stopień ochrony ma obudowa i gdzie można ją stosować? Stopień ochrony IP66 oznacza całkowitą pyłoszczelność oraz odporność na silne strumienie wody. Sprawdza się na zewnątrz, w wilgotnym otoczeniu oraz w zapylonych halach przemysłowych.
• Z jakiego materiału wykonana jest obudowa? Obudowa wykonana jest z blachy stalowej pokrytej powłoką epoksydowo-poliestrową w proszku, co zapewnia wysoką odporność na korozję i uszkodzenia mechaniczne. Boczne profile są spawane z pojedynczej części zagiętej z podwójnym profilem uszczelniającym.
