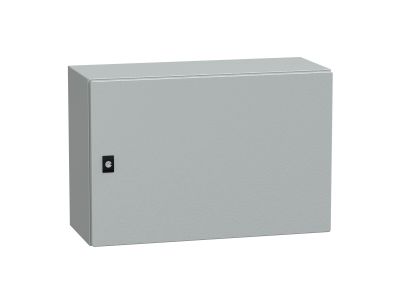

Obudowa CRN 400x600x250mm IP66 z płytą montażową | NSYCRN46250P Schneider Electric

Opis i Kluczowe Cechy

Obudowa typu Spacial CRN o wymiarach 400x600x250 mm to zaawansowane rozwiązanie od renomowanego producenta Schneider Electric, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, która została poddana procesowi malowania proszkowego powłoką epoksydowo-poliestrową w kolorze szarym (RAL 7035). Kluczowym wyróżnikiem tej serii jest unikalna technologia wykonania korpusu: boki obudowy powstają z pojedynczej części blachy, która jest precyzyjnie zagięta i spawana. Zastosowanie podwójnego profilu tworzy specjalnie chroniony obszar rynienkowy, który skutecznie odprowadza wodę i zanieczyszczenia z dala od uszczelki drzwi.

• Stopień ochrony IP66: Gwarantuje całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co pozwala na montaż w trudnych warunkach środowiskowych.
• Wytrzymałość mechaniczna IK10: Obudowa charakteryzuje się najwyższą odpornością na uderzenia mechaniczne, chroniąc aparaturę przed uszkodzeniami fizycznymi.
• Płyta montażowa w zestawie: Umożliwia natychmiastową instalację komponentów elektrycznych i automatyki bez konieczności zamawiania dodatkowych akcesoriów.
• Innowacyjne uszczelnienie: Zastosowanie poliuretanowej uszczelki wylewanej zapewnia długotrwałą szczelność i odporność na odkształcenia.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Obudowa Schneider Electric NSYCRN46250P jest certyfikowana zgodnie z normą IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do rozdzielnic i sterownic niskonapięciowych. Dzięki temu inżynierowie i prefabrykatorzy mają pewność, że produkt przeszedł testy na odporność korozyjną, stabilność termiczną oraz wytrzymałość dielektryczną. Dodatkowo, powłoka epoksydowo-poliestrowa zapewnia wysoką odporność na czynniki chemiczne, co jest kluczowe w środowiskach przemysłowych.

Zastosowanie

Obudowa Spacial CRN znajduje szerokie zastosowanie w sektorze B2B, szczególnie w obszarach takich jak:

• Automatyka przemysłowa: Idealna do montażu sterowników PLC, falowników oraz modułów I/O w halach produkcyjnych.
• Rozdzielnice zasilające: Bezpieczne miejsce dla aparatury modułowej, styczników i zabezpieczeń nadprądowych.
• Infrastruktura krytyczna: Systemy sterowania oświetleniem, wentylacją czy przepompowniami, gdzie wymagana jest niezawodność i wysoki stopień ochrony IP.
• Telekomunikacja: Ochrona wrażliwych urządzeń elektronicznych przed wpływem czynników zewnętrznych.

Wskazówki Montażowe

Podczas instalacji obudowy NSYCRN46250P zaleca się przestrzeganie poniższych wytycznych technicznych:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty montażowe lub otwory w tylnej części obudowy, dbając o zachowanie szczelności poprzez użycie dołączonych podkładek uszczelniających.
• Wprowadzanie kabli: Obudowa wyposażona jest w zdejmowaną płytę przepustową na spodzie, co ułatwia precyzyjne wycięcie otworów pod dławnice kablowe.
• Uziemienie: Należy bezwzględnie połączyć korpus obudowy oraz drzwi z szyną wyrównawczą, wykorzystując fabrycznie przygotowane sworznie uziemiające M6.
• Moment dokręcania: Podczas montażu aparatury na płycie montażowej należy stosować odpowiednie momenty dokręcania śrub, aby uniknąć zerwania gwintów i zapewnić stabilność mechaniczną.

FAQ

1. Czy drzwi obudowy można zamontować tak, aby otwierały się w lewą stronę?
Tak, konstrukcja obudowy Spacial CRN umożliwia łatwą zmianę kierunku otwierania drzwi (lewo/prawo) poprzez przełożenie zawiasów.

2. Czy obudowa nadaje się do montażu na zewnątrz budynków?
Choć stopień ochrony IP66 na to pozwala, w przypadku bezpośredniej ekspozycji na promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się stosowanie daszków ochronnych lub wybór wersji ze stali nierdzewnej.

3. Jaki jest maksymalny kąt otwarcia drzwi?
Standardowe zawiasy pozwalają na otwarcie drzwi pod kątem 120 stopni, co zapewnia swobodny dostęp do wnętrza podczas prac serwisowych.
