Obudowa CRN 400x300x200mm IP66 z płytą montażową | NSYCRN43200P Schneider Electric

Opis i Kluczowe Cechy

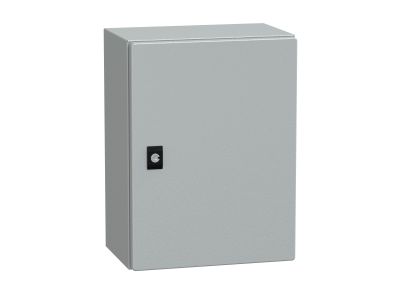

Obudowa Schneider Electric z serii Spacial CRN o wymiarach 400x300x200 mm to zaawansowane rozwiązanie konstrukcyjne dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Kluczowym elementem konstrukcji jest korpus wykonany z pojedynczego arkusza blachy stalowej, który został precyzyjnie zagięty i zespawany. Zastosowanie podwójnego profilu na krawędziach tworzy specjalny obszar chroniony, który skutecznie zapobiega przedostawaniu się wody i zanieczyszczeń do wnętrza po otwarciu drzwi. Powierzchnia obudowy została zabezpieczona proszkową powłoką epoksydowo-poliestrową w kolorze szarym (RAL 7035), co gwarantuje wysoką odporność na korozję oraz uszkodzenia mechaniczne.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla ciągłości pracy systemów sterowania.
• Wytrzymałość mechaniczna IK10: Obudowa charakteryzuje się najwyższą odpornością na uderzenia zewnętrzne, chroniąc wrażliwe komponenty przed aktami wandalizmu lub przypadkowymi uderzeniami w hali produkcyjnej.
• Płyta montażowa w zestawie: Umożliwia szybką i stabilną instalację aparatury modułowej, styczników czy sterowników PLC.
• Innowacyjna konstrukcja boków: Zastosowanie zagiętego profilu usztywnia całą strukturę i ułatwia odprowadzanie cieczy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada certyfikaty UL oraz CUL, co pozwala na jej stosowanie w projektach eksportowych na rynki globalne. Zgodność z dyrektywą RoHS zapewnia, że produkt jest wolny od substancji niebezpiecznych, dbając o bezpieczeństwo użytkowników i środowiska.

Zastosowanie

Obudowa Spacial CRN znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Dzięki wysokiej szczelności IP66 idealnie nadaje się do montażu w miejscach narażonych na zapylenie, takich jak stolarnie, cementownie czy zakłady przetwórstwa spożywczego. Jest doskonałym wyborem dla integratorów systemów budujących lokalne szafki sterownicze, węzły cieplne oraz rozdzielnice zasilające. Solidna konstrukcja stalowa pozwala na montaż ciężkiej aparatury, zapewniając stabilność mechaniczną całego układu.

Wskazówki Montażowe

Podczas instalacji obudowy NSYCRN43200P zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Montaż ścienny: Należy wykorzystać dedykowane uchwyty montażowe, aby zachować deklarowany stopień ochrony IP.
• Wprowadzanie kabli: Obudowa wyposażona jest w zdejmowaną płytę przepustową, którą można łatwo obrobić pod dławnice kablowe, zapewniając szczelne przejście przewodów.
• Moment dokręcania: Podczas montażu płyty montażowej oraz osprzętu należy stosować się do zalecanych momentów dokręcania śrub, aby uniknąć odkształceń gwintów i zapewnić trwałość połączeń.
• Uziemienie: Należy pamiętać o podłączeniu przewodów ochronnych do fabrycznie przygotowanych punktów uziemienia na korpusie i drzwiach obudowy.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYCRN43200P jest dostarczany wraz z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Czy drzwi można zamontować tak, aby otwierały się w lewą stronę? Tak, konstrukcja obudowy umożliwia łatwą zmianę kierunku otwierania drzwi (odwracalność), co zwiększa elastyczność podczas planowania przestrzeni w rozdzielni.
• Jaki jest kolor obudowy? Obudowa jest malowana proszkowo w standardowym kolorze przemysłowym RAL 7035 (jasnoszary).
