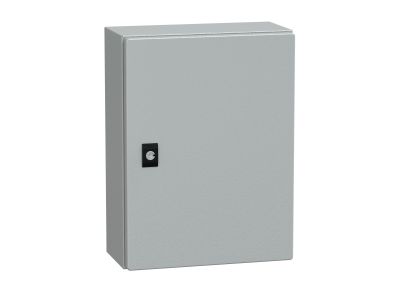

Obudowa CRN 400x300x150mm IP66 z płytą montażową | NSYCRN43150P Schneider Electric

Opis i Kluczowe Cechy

Obudowa Schneider Electric z serii Spacial CRN o wymiarach 400x300x150 mm to profesjonalne rozwiązanie dedykowane do ochrony aparatury elektrycznej w wymagających środowiskach przemysłowych. Konstrukcja została wykonana z wysokiej jakości blachy stalowej, co gwarantuje wysoką odporność mechaniczną. Kluczowym elementem technologicznym jest wykonanie boków obudowy z pojedynczej części, która została precyzyjnie zagięta i zespawana. Zastosowanie podwójnego profilu tworzy specjalny, chroniony obszar, który skutecznie zapobiega przedostawaniu się zanieczyszczeń i wody do wnętrza szafy podczas jej otwierania.

• Stopień ochrony IP66: Zapewnia całkowitą pyłoszczelność oraz ochronę przed silnymi strumieniami wody, co jest kluczowe dla bezpieczeństwa komponentów elektronicznych.
• Wykończenie powierzchni: Powłoka epoksydowo-poliestrowa nanoszona proszkowo zapewnia doskonałą odporność na korozję oraz estetyczny wygląd w kolorze szarym (RAL 7035).
• Płyta montażowa w zestawie: Umożliwia szybką i stabilną instalację aparatury modułowej oraz innych podzespołów sterowniczych.
• Wytrzymałość mechaniczna IK10: Wysoka odporność na uderzenia zewnętrzne chroni zawartość przed uszkodzeniami mechanicznymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w zastosowaniach profesjonalnych. Obudowa spełnia wymagania normy IEC 62208, która określa ogólne wymagania dotyczące obudów pustych przeznaczonych do zestawów aparatury rozdzielczej i sterowniczej niskiego napięcia. Posiada również certyfikaty UL oraz CUL, co pozwala na jej stosowanie w projektach realizowanych na rynkach globalnych.

Zastosowanie

Obudowa Spacial CRN znajduje szerokie zastosowanie w automatyce przemysłowej oraz elektroenergetyce. Jest idealnym wyborem do budowy lokalnych skrzynek sterowniczych, rozdzielnic zasilających oraz systemów sterowania maszynami. Dzięki wysokiemu stopniu ochrony IP66, produkt ten doskonale sprawdza się w miejscach narażonych na zapylenie, takich jak hale produkcyjne, warsztaty oraz obiekty infrastrukturalne, gdzie wymagana jest niezawodna ochrona wrażliwych sterowników PLC i aparatury łączeniowej.

Wskazówki Montażowe

Podczas montażu obudowy NSYCRN43150P zaleca się zwrócenie uwagi na następujące aspekty techniczne:

• Przygotowanie otworów: Dzięki konstrukcji ze stali, obudowa pozwala na łatwe wykonywanie przepustów kablowych przy użyciu standardowych narzędzi do otworowania metalu.
• Moment dokręcania: Należy przestrzegać zalecanych momentów dokręcania dla śrub mocujących płytę montażową, aby zapewnić odpowiednią sztywność konstrukcji i ciągłość elektryczną (uziemienie).
• Uszczelnienie: Przy montażu dławnic kablowych należy upewnić się, że posiadają one stopień ochrony nie niższy niż IP66, aby zachować parametry szczelności całej obudowy.
• Montaż ścienny: Obudowa może być montowana bezpośrednio na ścianie lub przy użyciu dedykowanych uchwytów zewnętrznych, co eliminuje konieczność wiercenia otworów w tylnej ściance i naruszania szczelności.

FAQ

• Czy obudowa posiada płytę montażową w komplecie? Tak, model NSYCRN43150P jest dostarczany wraz z pełną płytą montażową wykonaną z blachy ocynkowanej.
• Jaki jest kierunek otwierania drzwi? Drzwi są uniwersalne i mogą być montowane tak, aby otwierały się na prawą lub lewą stronę, zależnie od potrzeb instalacji.
• Czy obudowa nadaje się do montażu na zewnątrz? Choć powłoka epoksydowo-poliestrowa jest bardzo trwała, w przypadku bezpośredniej ekspozycji na silne promieniowanie UV i ekstremalne warunki atmosferyczne, zaleca się konsultację techniczną lub zastosowanie daszka ochronnego.
