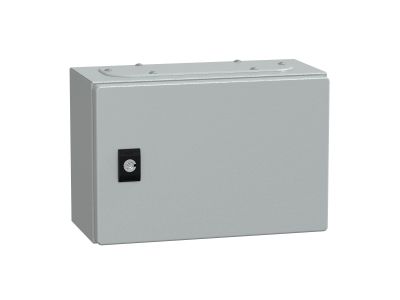

Obudowa CRN 200x300x150mm IP66 bez płyty | NSYCRN23150 Schneider Electric

Opis i Kluczowe Cechy

Obudowa kompaktowa Seria Spacial CRN, model NSYCRN23150, o wymiarach 200x300x150mm, zapewnia wysoką ochronę na poziomie IP66 dla instalowanych wewnątrz urządzeń elektrycznych. Gładkie drzwi i brak płyty montażowej umożliwiają elastyczne dopasowanie wyposażenia oraz łatwe utrzymanie czystości. Obudowa przeznaczona jest do pracy w wymagających warunkach środowiskowych, takich jak kurz i wilgoć.

• Wysokość 200 mm × Szerokość 300 mm × Głębokość 150 mm: kompaktowe wymiary ułatwiające montaż w ograniczonej przestrzeni, przy jednoczesnym zachowaniu wystarczającej pojemności dla typowych urządzeń sterowania i zabezpieczeń.
• Stopień ochrony IP66: skuteczne zabezpieczenie przed pyłem i silnymi strumieniami wody, co pozwala na instalację na zewnątrz budynków oraz w strefach przemysłowych o podwyższonej wilgotności.
• Brak płyty montażowej: daje swobodę w doborze własnej płyty lub montażu urządzeń bezpośrednio wewnątrz obudowy, co zwiększa uniwersalność zastosowania.
• Gładkie drzwi z zamkiem: estetyczne, łatwe w czyszczeniu oraz zabezpieczone przed niepowołanym dostępem – drzwi wyposażone w jeden zamek (w zestawie).
• Płyty dławika kablowego w komplecie (góra i dół): ułatwiają wprowadzenie i wyprowadzenie przewodów bez konieczności dodatkowej obróbki mechanicznej obudowy.

Zgodność z Normami

Obudowa CRN spełnia wymagania obowiązujących norm europejskich dla obudów elektrycznych, posiada oznakowanie CE. Seria Spacial jest testowana w standardach przemysłowych, co gwarantuje niezawodność i bezpieczeństwo w eksploatacji.

Zastosowanie

Dzięki kompaktowej budowie i wysokiej szczelności, obudowa NSYCRN23150 nadaje się do wielu aplikacji przemysłowych i infrastrukturalnych:

• Ochrona rozdzielnic sterowniczych, zasilaczy, przekaźników i sterowników PLC w instalacjach zewnętrznych i wewnątrz hal produkcyjnych.
• Montaż urządzeń pomiarowych, układów sygnalizacji lub automatyki budynkowej w miejscach narażonych na warunki atmosferyczne (deszcz, kurz, pył).
• Stosowanie w systemach SCADA, rozdzielniach oświetlenia drogowego, instalacjach wodociągowych i kanalizacyjnych.
• Uniwersalna obudowa dla małych zestawów aparatury modułowej (styczniki, wyłączniki, przyciski) gdy wymagana jest ochrona IP66.

Wskazówki Montażowe

Montaż i podłączenie należy wykonywać wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Obudowę mocować do podłoża za pomocą odpowiednich kołków i śrub (nie są w zestawie). Przekroje przewodów i momenty dokręcania dławików kablowych dobierać zgodnie z dokumentacją producenta dławików oraz obciążalnością prądową. Przed pierwszym uruchomieniem sprawdzić szczelność zamknięcia drzwi oraz prawidłowe uszczelnienie wszystkich prowadzonych kabli.

FAQ

• Czy obudowa zawiera płytę montażową? Nie, model NSYCRN23150 dostarczany jest bez płyty montażowej. Można zamówić płytę osobno (np. NSYPMP) lub montować urządzenia bezpośrednio do wewnętrznych ścianek obudowy.
• Jaki stopień ochrony ma obudowa? IP66 – całkowita ochrona przed pyłem oraz przed silnymi strumieniami wody (np. z myjek ciśnieniowych). Obudowa nie jest przeznaczona do stałego zanurzenia.
• Czy drzwi są gładkie, czy mają wypukłości? Drzwi są gładkie (bez okienek, bez żadnych reliefów), co ułatwia ich utrzymanie w czystości i nadaje nowoczesny wygląd.
