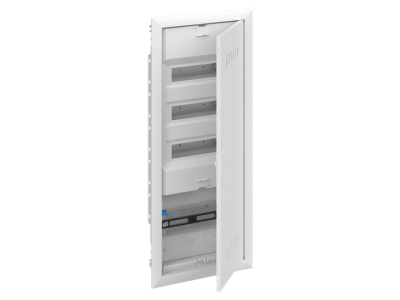

Obudowa combi 36/60M z ramką oraz wentylowanymi drzwiami, UK663CV | 2CPX031399R9999 ABB

Alternatywny kod produktu: 2CPX031399R9999

Opis i Kluczowe Cechy

Obudowa combi 36/60M UK663CV (symbol 2CPX031399R9999) to wnękowa skrzynka rozdzielcza przeznaczona do montażu w ścianach suchych (G-K). Wyposażona w ramkę montażową oraz wentylowane drzwi otwierane pod kątem 120° (możliwość wyboru kierunku otwarcia drzwi). Charakteryzuje się wysoką odpornością mechaniczną i ogniową, co czyni ją odpowiednią do zastosowań w instalacjach elektrycznych o podwyższonych wymaganiach.

• Stopień ochrony IK07: Ochrona przed mocnymi uderzeniami mechanicznymi – zapewnia trwałość obudowy nawet w trudnych warunkach instalacyjnych.
• Test rozżarzonym drutem GWT >850°C: Potwierdza odporność na wysokie temperatury i zapobiega rozprzestrzenianiu się ognia w przypadku zwarcia.
• Wentylowane drzwi z możliwością otwarcia pod kątem 120°: Ułatwiają montaż aparatury oraz wentylację wnętrza skrzynki, redukując ryzyko przegrzania.
• Możliwość łączenia w pionie i poziomie: Dedykowany zestaw UZB2 umożliwia tworzenie większych jednostek rozdzielczych dla rozbudowanych instalacji.
• Ramka montażowa z perforacją: Umożliwia precyzyjne obrysowanie otworu pod skrzynkę w ścianie G-K, co upraszcza montaż.

Zgodność z Normami

Obudowa UK663CV spełnia wymogi norm europejskich dotyczących odporności mechanicznej (IK07) i ogniowej (GWT >850°C). Posiada deklarację zgodności CE, potwierdzającą zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Obudowa combi 36/60M UK663CV przeznaczona jest do stosowania w instalacjach elektrycznych wymagających wysokiej ochrony mechanicznej i ogniowej.

• Rozdzielnice wnękowe w budynkach mieszkalnych i biurowych – ochrona aparatury przed uszkodzeniami mechanicznymi i zwarciami.
• Instalacje w obiektach użyteczności publicznej – szkoły, szpitale, centra handlowe, gdzie wymagana jest wysoka odporność na warunki środowiskowe.
• Montaż aparatury modułowej w ścianach G-K – elastyczne rozwiązanie dla nowoczesnych instalacji.
• Małe i średnie rozdzielnice przemysłowe – ochrona przed pyłem i drobnymi uszkodzeniami.

Wskazówki Montażowe

Montaż obudowy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze instalacji. Obudowę montować w ścianie G-K, wykorzystując perforację ramki do precyzyjnego obrysowania otworu. Wentylowane drzwi należy zamontować zgodnie z kierunkiem otwarcia (lewo/prawo). W przypadku łączenia kilku obudów w pionie lub poziomie, należy użyć dedykowanego zestawu UZB2. Dla montażu w ściankach G-K wymagane jest dodatkowe zestawienie UZ91P4.

FAQ

• Czy obudowa UK663CV posiada certyfikat ogniowy? Tak, test rozżarzonym drutem GWT >850°C potwierdza jej odporność ogniową, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku zwarcia.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi obudowy otwierają się pod kątem 120°, co ułatwia montaż aparatury i wentylację wnętrza skrzynki.
• Czy obudowę można montować w pionie i poziomie? Tak, dzięki dedykowanemu zestawowi UZB2 możliwe jest łączenie kilku obudów w większe jednostki rozdzielcze.
