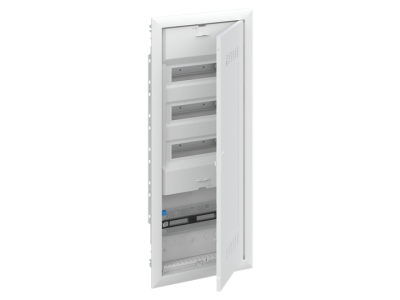

Obudowa combi 36/60M z ramką oraz drzwiami WiFi, UK663CW | 2CPX031401R9999 ABB

Alternatywny kod produktu: 2CPX031401R9999

Opis i Kluczowe Cechy

Obudowa combi 36/60M WiFi UK663CW (symbol 2CPX031401R9999) to wnękowa skrzynka dystrybucyjna o pojemności 36 modułów, wyposażona w ramkę oraz drzwi z możliwością montażu otwierania w lewo lub prawo. Zaprojektowana z myślą o aplikacjach wewnętrznych, charakteryzuje się wysoką odpornością mechaniczną i ogniową. Perforowane boki ułatwiają wentylację, a specjalne otwory montażowe w ramce pozwalają na dokładne wycięcie otworu w ściance GK.

• Pojemność 36 modułów: Wystarczająca przestrzeń do montażu aparatury modułowej, osprzętu oraz okablowania w instalacjach domowych i przemysłowych.
• Stopień odporności mechanicznej IK07: Ochrona przed uderzeniami mechanicznymi o energii do 2 J – idealne do pomieszczeń użytkowych i warsztatów.
• Test rozżarzonym drutem GWT >850°C: Materiał obudowy zapewnia wysoką odporność ogniową, ograniczając ryzyko rozprzestrzeniania się pożaru.
• Drzwi otwierane pod kątem 120°: Ułatwia dostęp do wnętrza skrzynki oraz montaż aparatury, zwłaszcza w ciasnych przestrzeniach.
• Możliwość otwarcia drzwi w lewo lub prawo: Elastyczność montażu dostosowana do indywidualnych potrzeb instalacyjnych.

Zgodność z Normami

Obudowa spełnia wymogi norm europejskich w zakresie odporności mechanicznej (IK07) oraz ogniowej (GWT >850°C). Posiada deklarację zgodności CE, potwierdzającą jej bezpieczeństwo i jakość w instalacjach elektrycznych.

Zastosowanie

Obudowa combi 36/60M WiFi UK663CW przeznaczona jest do montażu w instalacjach elektrycznych wewnątrz pomieszczeń, gdzie wymagana jest ochrona aparatury oraz okablowania.

• Mocowanie aparatury modułowej w rozdzielnicach i szafach sterowniczych.
• Instalacje domowe i biurowe – centralne punkty dystrybucji zasilania.
• Obudowy do montażu w ściance GK – dzięki specjalnym otworom w ramce możliwe jest precyzyjne wycięcie otworu.
• Skrzynki wnękowe w miejscach o ograniczonym dostępie – wysoki stopień ochrony IK07 zabezpiecza przed uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Skrzynkę należy osadzić w wyciętym otworze w ściance GK, a następnie zamocować ją za pomocą dedykowanych elementów montażowych (zestaw UZ91P4 do montażu w ściance GK). Drzwi mogą być otwierane w lewo lub prawo – należy dobrać kierunek otwarcia przed montażem. Obudowy można łączyć w pionie i poziomie za pomocą zestawu UZB2, tworząc większe struktury rozdzielcze. Upewnij się, że perforacje boczne nie są zasłonięte, aby zapewnić odpowiednią wentylację.

FAQ

• Czy obudowę można montować na zewnątrz? Obudowa UK663CW przeznaczona jest wyłącznie do stosowania wewnątrz pomieszczeń. Do zastosowań zewnętrznych należy użyć obudowy o odpowiednim stopniu ochrony IP.
• Jakie akcesoria są potrzebne do montażu w ściance GK? Do montażu w ściance GK wymagany jest dedykowany zestaw UZ91P4, który umożliwia stabilne osadzenie skrzynki wnękowej.
• Czy obudowy można łączyć ze sobą? Tak, obudowy combi można łączyć w pionie i poziomie za pomocą zestawu UZB2, co pozwala na tworzenie rozbudowanych struktur rozdzielczych.
