Obudowa centrali alarmowej 320x395x90 TRP 50VA 17/TRP50/SATEL | AWO256 Pulsar

Opis i Kluczowe Cechy

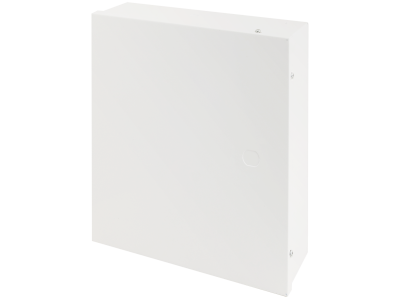

Obudowa metalowa AWO256 marki PULSAR to profesjonalne rozwiązanie dedykowane do bezpiecznego montażu central alarmowych oraz modułów rozszerzeń, w szczególności systemów marki SATEL. Konstrukcja o wymiarach 320 x 395 x 90 mm została wykonana z blachy stalowej DC01 o grubości 0,7 mm, co zapewnia wysoką sztywność oraz odporność na uszkodzenia mechaniczne. Powierzchnia obudowy jest zabezpieczona antykorozyjnie poprzez malowanie proszkowe w kolorze białym (RAL 9003). Jednym z najważniejszych elementów zestawu jest zintegrowany transformator toroidalny o mocy 50 VA, który charakteryzuje się wysoką sprawnością i niskim poziomem generowanego hałasu. Transformator posiada napięcie zasilania 230 V AC oraz wyjścia wtórne dostosowane do wymagań systemów SSWiN. Bezpieczeństwo instalacji podnosi podwójne zabezpieczenie antysabotażowe (tamper), które reaguje na otwarcie obudowy oraz jej oderwanie od podłoża, co jest kluczowe w systemach o podwyższonym rygorze bezpieczeństwa.

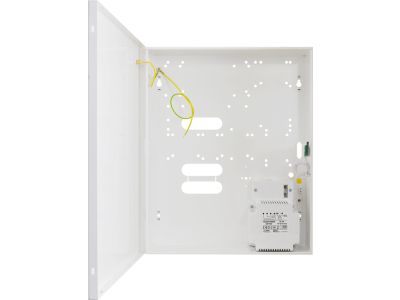

• Wbudowany transformator TRP 50VA/16V/18V/20V zapewniający stabilne zasilanie układów elektronicznych.
• Miejsce na akumulator o pojemności do 17Ah/12V, co pozwala na długi czas podtrzymania systemu w razie zaniku napięcia sieciowego.
• Dystans od ściany wynoszący 8 mm ułatwia wprowadzenie przewodów podtynkowych bezpośrednio do wnętrza obudowy.
• Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz suchych pomieszczeń.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Obudowa spełnia wymagania normy EN 50131 dla systemów sygnalizacji włamania i napadu, co potwierdza jej przydatność w profesjonalnych instalacjach alarmowych. Transformator wewnątrz obudowy jest zgodny z normą EN 61558, co gwarantuje odpowiednią izolację galwaniczną oraz bezpieczeństwo przeciwporażeniowe. Całość posiada certyfikat CE, potwierdzający zgodność z dyrektywami Unii Europejskiej w zakresie kompatybilności elektromagnetycznej oraz bezpieczeństwa niskonapięciowego.

Zastosowanie

Obudowa AWO256 znajduje szerokie zastosowanie w systemach zabezpieczeń technicznych. Jest dedykowana przede wszystkim do montażu central alarmowych SATEL z serii Integra oraz Versa, a także modułów komunikacyjnych i rozszerzeń wejść/wyjść. Dzięki dużej przestrzeni wewnętrznej i dedykowanym otworom montażowym, inżynierowie systemowi mogą w niej swobodnie rozmieścić kontrolery dostępu, zasilacze buforowe oraz inne komponenty automatyki budynkowej. Jest to idealne rozwiązanie dla obiektów biurowych, handlowych oraz domów jednorodzinnych, gdzie wymagana jest estetyka połączona z najwyższym poziomem ochrony sprzętu elektronicznego.

Wskazówki Montażowe

Podczas montażu obudowy należy zwrócić szczególną uwagę na prawidłowe wypoziomowanie konstrukcji na ścianie, co ułatwi późniejsze pasowanie drzwiczek. Przewody zasilające 230 V AC powinny być prowadzone w izolacji wzmocnionej i podłączone do zacisków transformatora zgodnie z oznaczeniami L i N. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, aby zapewnić trwały styk elektryczny. Należy pamiętać o podłączeniu przewodu ochronnego PE do dedykowanego punktu uziemiającego na obudowie. Podczas instalacji akumulatora 17Ah należy upewnić się, że jest on stabilnie osadzony i nie powoduje naprężeń na płytę główną centrali. Minimalny odstęp od innych urządzeń generujących ciepło powinien zostać zachowany, aby zapewnić optymalną cyrkulację powietrza wewnątrz obudowy.

FAQ

• Czy obudowa posiada kluczyk w zestawie? Standardowo obudowa jest skręcana na śruby, co zapobiega przypadkowemu otwarciu przez osoby niepowołane, jednak istnieje możliwość zamontowania opcjonalnego zamka z kluczem.
• Jaki akumulator zmieści się w środku? Konstrukcja przewiduje miejsce na standardowy akumulator kwasowo-ołowiowy (VRLA) o napięciu 12V i pojemności do 17Ah.
• Czy transformator posiada zabezpieczenie termiczne? Tak, wbudowany transformator TRP 50VA posiada bezpiecznik termiczny na uzwojeniu pierwotnym, chroniący przed przegrzaniem w przypadku przeciążenia.
