Obudowa centrali alarmowej 250x250x80 TRP 20VA 7/TRP20/SATEL | AWO005 Pulsar

Opis i Kluczowe Cechy

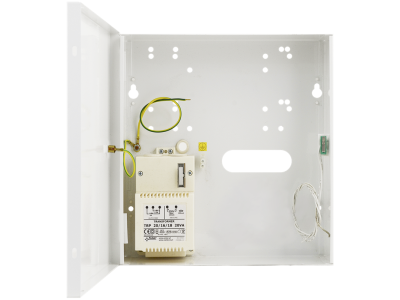

Obudowa metalowa AWO005 marki PULSAR to profesjonalne rozwiązanie dedykowane do montażu central alarmowych oraz modułów rozszerzeń, w szczególności systemów marki SATEL. Konstrukcja o wymiarach 250 x 250 x 80 mm została wykonana z blachy stalowej DC01 o grubości 0,7 mm, co zapewnia wysoką sztywność oraz odporność na uszkodzenia mechaniczne. Powierzchnia obudowy jest zabezpieczona antykorozyjnie poprzez malowanie proszkowe w kolorze białym (RAL 9003). Produkt został wyposażony w zintegrowany transformator sieciowy typu TRP o mocy 20 VA, który pozwala na stabilne zasilanie elektroniki systemowej napięciem 16V lub 18V AC. Kluczowym elementem bezpieczeństwa jest wbudowany styk antysabotażowy (tamper), który sygnalizuje każdą próbę nieautoryzowanego otwarcia obudowy, co jest krytyczne w systemach SSWiN.

• Zintegrowany transformator TRP 20VA/16V/18V zapewniający ciągłość zasilania.
• Miejsce na akumulator o pojemności 7Ah/12V pozwalający na podtrzymanie pracy systemu przy braku zasilania sieciowego.
• Dystans od ściany wynoszący 8 mm ułatwia prowadzenie okablowania pod obudową.
• Zabezpieczenie antysabotażowe typu tamper (otwarcie obudowy).

Zgodność z Normami

Obudowa PULSAR AWO005 została zaprojektowana z myślą o restrykcyjnych wymaganiach branży zabezpieczeń. Spełnia normy bezpieczeństwa dotyczące urządzeń niskonapięciowych oraz posiada stopień ochrony IP20, co predysponuje ją do montażu wewnątrz pomieszczeń o standardowej wilgotności. Transformator zastosowany w urządzeniu jest zgodny z normą EN 61558, co gwarantuje bezpieczną separację galwaniczną między siecią energetyczną a niskonapięciową elektroniką centrali alarmowej.

Zastosowanie

Produkt jest dedykowany przede wszystkim dla instalatorów systemów sygnalizacji włamania i napadu (SSWiN). Dzięki optymalnym wymiarom i dedykowanym otworom montażowym, obudowa idealnie współpracuje z centralami takimi jak SATEL CA4V1, CA5, CA6, VERSA 5, 10, 15 oraz modułami rozszerzeń. Znajduje zastosowanie w obiektach mieszkalnych, biurowych oraz przemysłowych, gdzie wymagana jest estetyczna i bezpieczna zabudowa komponentów elektronicznych wraz z zasilaniem buforowym.

Wskazówki Montażowe

Podczas instalacji należy zwrócić szczególną uwagę na prawidłowe podłączenie transformatora do sieci 230V AC, zachowując wszelkie zasady bezpieczeństwa pracy przy napięciu sieciowym. Zaleca się stosowanie przewodów o odpowiednim przekroju, aby zminimalizować spadki napięć. Obudowa powinna być montowana pionowo na płaskiej powierzchni, wykorzystując dołączone dystanse, które umożliwiają estetyczne wprowadzenie przewodów ze ściany. Należy pamiętać o podłączeniu styku antysabotażowego do odpowiedniej linii dozorowej centrali alarmowej. Przed zamknięciem obudowy warto sprawdzić poprawność osadzenia akumulatora 7Ah, aby uniknąć jego przemieszczania się.

FAQ

• Czy obudowa zawiera transformator w zestawie? Tak, model AWO005 posiada fabrycznie zamontowany transformator TRP 20VA.
• Jaki akumulator zmieści się wewnątrz? Konstrukcja przewiduje miejsce na standardowy akumulator kwasowo-ołowiowy (VRLA) o pojemności 7Ah i napięciu 12V.
• Czy obudowa posiada zamek na klucz? Standardowo obudowa jest skręcana na śruby, jednak istnieje możliwość doposażenia jej w opcjonalny zamek z kluczem w celu podniesienia poziomu bezpieczeństwa.
• Do jakich central SATEL pasuje ten model? Jest to model dedykowany m.in. do serii VERSA oraz starszych modeli CA, a także do modułów komunikacyjnych i rozszerzeń wejść/wyjść.
