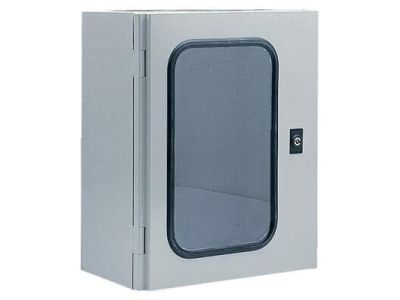

Obudowa ARIA n/t, 88M, IP54, II klasa, 735x535x270mm (WxSxG), pusta, drzwi transparentne, AR075T33 | 4TBA831131C0100 ABB

Alternatywny kod produktu: 4TBA831131C0100

Opis i Kluczowe Cechy

Obudowa elektroinstalacyjna ARIA n/t 88M (symbol 4TBA831131C0100) to pusta szafa sterownicza o wymiarach 735x535x270 mm (szerokość x wysokość x głębokość) z drzwiami transparentnymi. Wykonana z tworzywa termoplastycznego II klasy ochronności, spełniająca wymagania IP54 – zapewnia ochronę przed pyłem i wodą rozpryskową. Przeznaczona do montażu wnętrzowego, dostosowana do zabudowy aparatury modułowej i osprzętu elektrycznego.

• Stopień ochrony IP54: Ochrona przed pyłem oraz wodą rozpryskową – idealna do zastosowań w warunkach przemysłowych i warsztatowych.
• Klasa II ochronności: Izolacja podwójna lub wzmocniona – zwiększone bezpieczeństwo użytkowania bez dodatkowego uziemienia ochronnego.
• Wymiary 735x535x270 mm: Przestrzeń montażowa pozwalająca na zabudowę aparatury modułowej oraz dodatkowych elementów osprzętu.
• Drzwi transparentne: Umożliwiają łatwą identyfikację stanu pracy aparatury bez otwierania szafy, poprawiając bezpieczeństwo i funkcjonalność instalacji.
• Pusta konstrukcja: Elastyczność montażu – możliwość indywidualnego skonfigurowania wnętrza pod konkretne wymagania aplikacji.

Zgodność z Normami

Obudowa spełnia wymogi dyrektyw unijnych i posiada oznakowanie CE. Zgodna z normami dotyczącymi stopni ochrony IP (PN-EN 60529) oraz klasy ochronności (PN-EN 61140). Projektowana i wytwarzana zgodnie z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Obudowa ARIA n/t 88M przeznaczona jest do stosowania w instalacjach elektrycznych, automatyce przemysłowej i systemach sterowania. Umożliwia zorganizowane umieszczenie aparatury modułowej, osprzętu elektrycznego oraz okablowania.

• Miejsce montażu modułów automatyki, przekaźników i styczników w szafach sterowniczych.
• Obudowy dla sterowników PLC i urządzeń pomiarowych w przemyśle.
• Szafy przyłączeniowe i rozdzielcze w obiektach komercyjnych i przemysłowych.
• Miejsce do instalacji układów zasilania i zabezpieczeń w instalacjach elektrycznych.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Obudowę należy zamontować na stabilnej powierzchni, z dala od źródeł ciepła i wilgoci. Podczas montażu aparatury wewnętrznej należy zachować odpowiednie odstępy montażowe oraz układ kabli zgodnie z dokumentacją projektową. Drzwi transparentne powinny być zamykane podczas pracy instalacji. Przed podłączeniem zasilania upewnić się, że wszystkie połączenia są prawidłowe i zabezpieczone.

FAQ

• Czy obudowa ARIA n/t 88M nadaje się do montażu zewnętrznego? Obudowa posiada stopień ochrony IP54, co oznacza ochronę przed pyłem i wodą rozpryskową. Do zastosowań zewnętrznych wymagana jest dodatkowa ochrona przed bezpośrednimi opadami (np. daszek ochronny) lub należy wybrać obudowę o wyższym stopniu IP.
• Jakie aparaty można zamontować w tej obudowie? Obudowa 88M jest przystosowana do montażu aparatury modułowej o szerokości 8 modułów DIN (standardowa szerokość 17,5 mm na moduł). Dokładna lista kompatybilnych urządzeń znajduje się w dokumentacji producenta szafy.
• Czy obudowa posiada zamki do drzwi? Informacja o wyposażeniu w zamki nie została podana w danych produktu. Standardowo obudowy tego typu mogą być wyposażone w zamki mechaniczne – w celu potwierdzenia należy sprawdzić dokumentację lub kartę katalogową.
