Obudowa ARIA n/t, 54M, IP54, II klasa, 515x415x230mm (WxSxG), pusta, drzwi transparentne, AR054T33 | 4TBA831129C0100 ABB

Alternatywny kod produktu: 4TBA831129C0100

Opis i Kluczowe Cechy

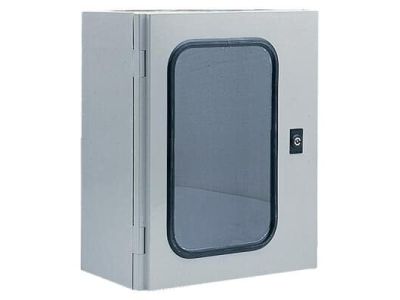

Obudowa pusta ARIA n/t (symbol 4TBA831129C0100) w klasie 54M to modułowa szafa elektroinstalacyjna o stopniu ochrony IP54 i II klasie ochronności. Wymiary 515x415x230 mm (szer. x gł. x wys.) z przezroczystymi drzwiami zapewniają czytelną organizację aparatury modułowej oraz łatwy dostęp do podłączonych przewodów. Przeznaczona do montażu ściennego w suchych i wilgotnych pomieszczeniach przemysłowych i biurowych.

• Stopień ochrony IP54: Ochrona przed pyłem i zachlapaniami wodą z dowolnej strony – idealna do wymagających środowisk.
• II klasa ochronności: Podwójna izolacja chroniąca przed porażeniem prądem – bezpieczna obsługa bez konieczności dodatkowego uziemienia.
• Wymiary 515x415x230 mm: Kompaktowa obudowa zapewniająca optymalną przestrzeń montażową dla aparatury modułowej.
• Drzwi transparentne: Umożliwiają szybką wizualną kontrolę stanu aparatury oraz stanu podłączonych przewodów bez otwierania szafy.
• Montaż natynkowy (n/t): Łatwy montaż na ścianie z możliwością precyzyjnego pozycjonowania.

Zgodność z Normami

Obudowa ARIA n/t spełnia wymagania norm europejskich dotyczących ochrony przeciwporażeniowej (II klasa) oraz stopnia ochrony IP54. Produkt posiada deklarację zgodności CE i jest zaprojektowany zgodnie z dyrektywami maszynowymi.

Zastosowanie

Pusta obudowa ARIA n/t w klasie 54M to uniwersalne rozwiązanie do organizacji aparatury elektrycznej w różnych środowiskach.

• Montaż rozłączników, styczników, zabezpieczeń modułowych lub innych aparatów w szafach sterowniczych.
• Organizacja instalacji w halach produkcyjnych, warsztatach, biurach – wszędzie tam, gdzie wymagana jest ochrona aparatury przed pyłem i wilgocią.
• Miejsce montażu układów sterowania maszyn i urządzeń przemysłowych.
• Przestrzeń do prowadzenia okablowania wewnątrz szafy z zachowaniem przejrzystej struktury.

Wskazówki Montażowe

Montaż obudowy powinien przeprowadzać wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę należy zamontować na stabilnej, płaskiej powierzchni przy użyciu odpowiednich kołków i wkrętów (zależnie od podłoża). Po zamontowaniu aparatury modułowej i okablowaniu, drzwi należy zamknąć, dbając o szczelność uszczelnienia IP54. Regularnie sprawdzać stan uszczelek i mechanizmu zamykającego.

FAQ

• Czy obudowa ARIA n/t nadaje się do montażu na zewnątrz? Obudowa posiada stopień ochrony IP54, który zapewnia ochronę przed pyłem i zachlapaniami wodą. Nie jest jednak przeznaczona do bezpośredniego narażenia na deszcz lub intensywne oblodzenie – zaleca się montaż pod zadaszeniem.
• Jakie aparaty modułowe można zamontować w tej obudowie? Kompatybilna z aparaturą modułową o szerokości do 54 modułów (1 moduł = 17,5 mm). Dokładna liczba aparatów zależy od ich grubości.
• Czy obudowa posiada wentylację? Konstrukcja nie przewiduje wentylacji aktywnej. W przypadku aparatury generującej ciepło zaleca się stosowanie dodatkowych wentylatorów montowanych w drzwiach lub ścianie bocznej (nie wchodzi w skład standardowego wyposażenia).
