Obudowa aluminiowa 64x58x34mm, KLIPPON K01 RAL7001, AlSi12, IP68 | 9529100000 Weidmuller

Opis i Kluczowe Cechy

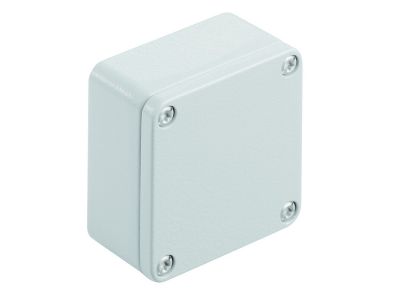

Obudowa aluminiowa KLIPPON K01 (symbol 9529100000) to kompaktowa, szczelna obudowa o wymiarach 64x58x34 mm wykonana z odpornego mechanicznie stopu AlSi12. Stopień ochrony IP68 gwarantuje niezawodną ochronę przed pyłem i długotrwałym zanurzeniem, co czyni ją idealnym rozwiązaniem dla aplikacji w ekstremalnych warunkach środowiskowych. Kolor RAL7001 (szary) zapewnia neutralny, przemysłowy wygląd.

• Stopień ochrony IP68: Całkowita ochrona przed pyłem oraz długotrwałe zanurzenie w wodzie – gwarancja pracy w wilgotnych, kurzowych i zewnętrznych instalacjach.
• Materiał AlSi12: Lekki, a jednocześnie wytrzymały stop aluminium odporny na korozję i uszkodzenia mechaniczne, zapewniający długą żywotność obudowy.
• Wymiary 64x58x34 mm: Kompaktowa forma umożliwiająca montaż w ciasnych przestrzeniach, przy jednoczesnym pomieszczeniu typowych modułów i złączy.
• Kolor RAL7001 (szary): Stonowany odcień dopasowany do standardowych szaf sterowniczych i instalacji przemysłowych, ułatwiający oznakowanie i identyfikację.
• Symbol 9529100000: Oryginalny numer katalogowy KLIPPON ułatwiający identyfikację i zamawianie właściwego modelu.

Zgodność z Normami

Obudowa KLIPPON K01 spełnia wymagania europejskich norm dotyczących stopni ochrony (IP) oraz posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Konstrukcja oparta o sprawdzone standardy branżowe gwarantuje bezpieczeństwo i niezawodność w typowych zastosowaniach przemysłowych.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa nadaje się do szerokiego zakresu zastosowań w elektrotechnice i automatyce, szczególnie w miejscach narażonych na wilgoć, pył lub chemikalia.

• Osłona i zabezpieczenie modułów elektronicznych, zasilaczy, przekaźników czy sterowników w instalacjach zewnętrznych i przemysłowych.
• Obudowa dla czujników, nadajników i urządzeń pomiarowych w strefach mokrych (np. myjnie, oczyszczalnie, rolnictwo).
• Skrzynka przyłączeniowa dla połączeń kablowych wymagających ochrony przed wodą i pyłem.
• Element systemów sterowania i automatyki budynkowej w pomieszczeniach technicznych o wysokiej wilgotności (pompy, wentylacja).

Wskazówki Montażowe

Montaż i wszelkie prace wewnątrz obudowy powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Obudowę mocować do podłoża za pomocą dostarczonych lub dedykowanych uchwytów, zgodnie z dokumentacją producenta. Wprowadzenia kablowe należy uszczelnić dławikami o odpowiedniej klasie szczelności (min. IP68), aby zachować deklarowany stopień ochrony. Przekroje przewodów i momenty dokręcania dławików dobierać do parametrów instalacji.

FAQ

• Czy obudowa umożliwia montaż na ścianie lub szynie DIN? Obudowa KLIPPON K01 nie posiada fabrycznego uchwytu do szyny DIN – montaż odbywa się przez otwory w płaszczyźnie montażowej (brak w zestawie, wymagany samodzielny montaż). Możliwe jest mocowanie do ściany za pomocą odpowiednich kołków rozporowych lub wkrętów.
• Czy stopień ochrony IP68 dotyczy również przy zamkniętej pokrywie? Tak, IP68 zapewnia ochronę przed pyłem i długotrwałym zanurzeniem przy prawidłowo zamkniętej pokrywie i zastosowaniu odpowiednich dławnic kablowych klasy IP68. Należy pamiętać o dokręceniu wszystkich śrub mocujących pokrywę.
• Jakie maksymalne obciążenie temperaturowe wytrzymuje obudowa? W danych producenta nie podano zakresu temperatur. W typowych zastosowaniach obudowy aluminiowe AlSi12 pracują w zakresie od -40°C do +80°C, jednak dla konkretnych warunków zaleca się sprawdzenie karty katalogowej KLIPPON K01.
