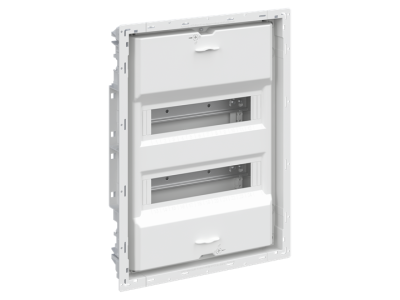

Obudowa 24M z listwami N+PE quick, bez ramki oraz drzwi, UK624NB | 2CPX031375R9999 ABB

Alternatywny kod produktu: 2CPX031375R9999

Opis i Kluczowe Cechy

Obudowa 24M UK624NB z listwami neutralną (N) i ochronną (PE) quick to modułowa skrzynka instalacyjna przeznaczona do montażu wnękowego. Wyposażona w 24 miejsca na moduły elektryczne (2 rzędy po 12 modułów), co umożliwia elastyczne rozplanowanie aparatury w zależności od potrzeb instalacji. Stopień wytrzymałości mechanicznej IK07 oraz test rozżarzonym drutem >850°C gwarantują odporność na uszkodzenia mechaniczne i pożarowe. Obudowa charakteryzuje się otworami montażowymi na ramce, ułatwiającymi dopasowanie do standardowych rozmiarów ścianek G-K.

• 24 miejsca na moduły (2 rzędy x 12 modułów): Pozwala na elastyczne rozmieszczenie aparatury elektrycznej i zasilającej w rozdzielnicy.
• Listwy N+PE quick: Ułatwiają szybkie i pewne podłączanie przewodów neutralnych i ochronnych – montaż bez dodatkowych narzędzi.
• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii do 2 J – zabezpieczenie przed przypadkowymi uszkodzeniami podczas eksploatacji.
• Test rozżarzonym drutem >850°C: Ognioodporność potwierdzona w warunkach ekstremalnych – minimalizuje ryzyko rozprzestrzeniania się płomienia.
• Otwory montażowe na ramce: Umożliwiają precyzyjne dopasowanie otworu w ścianie G-K i ułatwiają montaż w standardowych rozmiarach.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa mechanicznego i ochrony przeciwpożarowej. Posiada deklarację zgodności CE oraz certyfikaty potwierdzające odporność na uderzenia (IK07) i test rozżarzonego drutu (>850°C).

Zastosowanie

Obudowa UK624NB przeznaczona jest do montażu wnękowego w instalacjach elektrycznych, telekomunikacyjnych i przemysłowych. Służy jako osłona dla aparatury modułowej, zabezpieczając ją przed uszkodzeniami mechanicznymi i czynnikami zewnętrznymi.

• Pomieszczenia mieszkalne i biurowe – rozdzielnice mieszkaniowe i lokalowe.
• Obiekty przemysłowe – szafy sterownicze i rozdzielnice maszyn.
• Instalacje telekomunikacyjne – osłona dla modułów zasilających i zabezpieczających.
• Małe instalacje elektryczne – punkty rozdziału obwodów w domach i mieszkaniach.

Wskazówki Montażowe

Montaż powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Obudowę należy zamontować w przygotowanym otworze wnęki, dopasowując ją do wymiarów ścianki G-K za pomocą dedykowanych otworów montażowych. Listwy N+PE quick umożliwiają szybkie podłączanie przewodów – zaleca się stosowanie odpowiednich przekrojów zgodnie z dokumentacją projektową. W przypadku montażu w ściankach G-K wymagane jest użycie zestawu UZ91P4. Obudowy mogą być łączone w pionie i poziomie za pomocą zestawu UZB2, co pozwala na tworzenie rozdzielnic o zwiększonej pojemności.

FAQ

• Czy obudowa UK624NB jest kompatybilna z innymi modelami serii UK600? Tak, obudowy z serii UK600 mogą być łączone w pionie i poziomie za pomocą zestawu UZB2, co pozwala na stworzenie rozdzielnicy o większej ilości modułów.
• Jakie jest maksymalne obciążenie prądowe listw N+PE quick? Dokładne parametry prądowe nie zostały podane w danych produktu – zaleca się sprawdzenie dokumentacji technicznej producenta lub karty katalogowej w celu uzyskania szczegółowych informacji.
• Czy obudowa posiada drzwi i ramkę? Obudowa UK624NB jest dostarczana bez drzwi oraz ramki – umożliwia to indywidualne dobranie osprzętu w zależności od wymagań instalacji.
