Obudowa 17/TRZ75/SATEL/GRADE 3 340x400x110(15), TRZ 75VA/20V, 17Ah (OMI - 4) | AWO270 Pulsar

Opis i Kluczowe Cechy

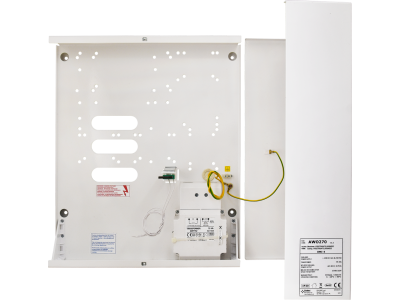

Obudowa metalowa OMI-4 (AWO270) marki Pulsar to zaawansowane rozwiązanie konstrukcyjne zaprojektowane z myślą o profesjonalnych systemach sygnalizacji włamania i napadu (SSWiN). Produkt został stworzony specjalnie pod kątem integracji z centralami alarmowymi marki SATEL, oferując pełną kompatybilność mechaniczną i elektryczną. Kluczowym elementem zestawu jest wbudowany transformator toroidalny TRZ o mocy 75 VA, który dostarcza napięcie wyjściowe 20 V, co pozwala na stabilne zasilanie rozbudowanych układów elektronicznych oraz ładowanie akumulatorów o pojemności do 17 Ah. Konstrukcja wykonana z blachy stalowej DC01 o grubości 1 mm zapewnia wysoką sztywność i odporność na uszkodzenia mechaniczne, a zabezpieczenie antykorozyjne w postaci malowania proszkowego gwarantuje długowieczność eksploatacji w warunkach wewnętrznych.

• Wymiary: Szerokość 340 mm, wysokość 400 mm oraz głębokość 110 mm (plus 15 mm dystansu od ściany) pozwalają na swobodną organizację okablowania.
• Zasilanie: Wydajny transformator TRZ 75VA/20V przystosowany do pracy ciągłej.
• Miejsce na akumulator: Przewidziana przestrzeń dla akumulatora kwasowo-ołowiowego (SLA) o pojemności 17Ah/12V.
• Zabezpieczenia: Podwójna ochrona antysabotażowa (tamper) reagująca na otwarcie obudowy oraz oderwanie jej od podłoża.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania normy EN 50131-1 oraz EN 50131-6 w stopniu bezpieczeństwa Grade 3. Oznacza to, że obudowa jest dedykowana do obiektów o wysokim ryzyku włamania, takich jak banki, jubilerzy czy budynki użyteczności publicznej. Zastosowanie certyfikowanych komponentów oraz odpowiednia konstrukcja mechaniczna zapewniają odporność na próby manipulacji przez osoby niepowołane. Stopień ochrony IP20 definiuje zastosowanie wewnątrz pomieszczeń o standardowej wilgotności powietrza.

Zastosowanie

Obudowa OMI-4 jest dedykowana przede wszystkim dla instalatorów systemów SATEL, w tym dla serii INTEGRA oraz VERSA. Dzięki dużej pojemności i wydajnemu zasilaczowi, idealnie sprawdza się w systemach wymagających podłączenia licznych modułów rozszerzeń, takich jak ekspandery wejść/wyjść, moduły komunikacyjne GSM czy kontrolery przejścia. Jest to optymalny wybór dla systemów bezpieczeństwa w dużych obiektach komercyjnych i przemysłowych, gdzie niezawodność zasilania i fizyczna ochrona elektroniki są priorytetem.

Wskazówki Montażowe

Montaż obudowy powinien odbywać się na płaskiej powierzchni pionowej. Dzięki zastosowaniu dystansu 15 mm od ściany, instalator ma możliwość łatwego wprowadzenia przewodów podtynkowych bezpośrednio do wnętrza obudowy. Podczas instalacji należy zwrócić szczególną uwagę na poprawność podłączenia obwodu ochronnego PE do dedykowanego punktu uziemiającego. Moment dokręcania zacisków transformatora powinien być zgodny z ogólnymi zasadami montażu aparatury elektrycznej, aby uniknąć przegrzewania się styków. Zaleca się zachowanie odpowiedniego odstępu między komponentami elektronicznymi a transformatorem w celu zapewnienia optymalnej cyrkulacji powietrza i odprowadzania ciepła.

FAQ

• Czy obudowa zawiera akumulator w zestawie? Nie, obudowa jest przygotowana do montażu akumulatora 17Ah/12V, który należy dokupić oddzielnie.
• Jakie centrale Satel pasują do tego modelu? Obudowa jest kompatybilna z większością central serii INTEGRA (np. 64, 128, 256) oraz modułami rozszerzeń dzięki dedykowanym otworom montażowym.
• Co oznacza certyfikat Grade 3? Grade 3 to klasa bezpieczeństwa według normy EN 50131, która potwierdza, że system jest odporny na intruzów posiadających zaawansowaną wiedzę i specjalistyczne narzędzia.
