Obudowa 12M z ramką, drzwiami i listwami N+PE quick, UK612N2 | 2CPX031369R9999 ABB

Alternatywny kod produktu: 2CPX031369R9999

Opis i Kluczowe Cechy

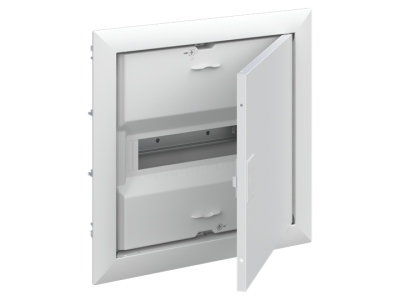

Obudowa UK612N2 (symbol 2CPX031369R9999) to kompaktowa obudowa 12M z ramką, drzwiami oraz listwami neutralno-ochronnymi N+PE quick, przeznaczona do montażu wnękowego. Charakteryzuje się otwieraniem drzwi pod kątem 120°, co ułatwia dostęp do wnętrza podczas prac konserwacyjnych. Stopień wytrzymałości mechanicznej IK07 oraz odporność na działanie rozżarzonego drutu (GWT > 850°C) zapewniają bezpieczeństwo i trwałość w instalacjach elektrycznych.

• Stopień ochrony IK07: Odporność na uderzenia mechaniczne o energii do 2 J, co zabezpiecza obudowę przed uszkodzeniami podczas montażu i eksploatacji.
• Test GWT > 850°C: Wysoka odporność ogniowa drzwi i ramki – materiał nie rozprzestrzenia ognia ani nie emituje toksycznych gazów w przypadku pożaru.
• Drzwi otwierane pod kątem 120°: Ułatwiają ergonomiczny dostęp do aparatury modułowej i przewodów, skracając czas prac serwisowych.
• Listwy N+PE quick: Umożliwiają szybkie podłączanie przewodów neutralnych i ochronnych bez użycia narzędzi, zwiększając efektywność montażu.
• Perforacje boczne w ramce: Ułatwiają wentylację wnętrza obudowy, zapobiegając przegrzewaniu się aparatury.

Zgodność z Normami

Obudowa UK612N2 spełnia wymagania norm europejskich dotyczących obudów rozdzielnic, w tym PN-EN 62208 (obudowy puste) oraz PN-EN 61439-1/2 (rozdzielnice niskonapięciowe). Posiada deklarację zgodności CE i została zaprojektowana zgodnie z dyrektywami unijnymi w zakresie bezpieczeństwa elektrycznego i ochrony środowiska.

Zastosowanie

Obudowa UK612N2 znajduje zastosowanie w instalacjach elektrycznych wymagających estetycznego i trwałego umieszczenia aparatury modułowej oraz zabezpieczeń.

• Montaż wnękowy w ścianach działowych lub płytach gipsowo-kartonowych (z odpowiednim zestawem montażowym).
• Rozdzielnice mieszkań, domów jednorodzinnych oraz obiektów użyteczności publicznej.
• Szafki sterownicze w systemach automatyki budynkowej i przemysłowej.
• Obudowy do zabezpieczeń głównych, liczników energii oraz systemów monitoringu.

Wskazówki Montażowe

Montaż obudowy UK612N2 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Drzwi i ramkę należy montować z uwzględnieniem kierunku otwarcia (lewa/prawa strona, zależnie od potrzeb). Do montażu w ściankach G-K wymagany jest dodatkowy zestaw UZ91P4. Obudowy można łączyć w pionie i poziomie za pomocą dedykowanego zestawu UZB2. Przed podłączeniem przewodów należy upewnić się, że średnica otworów w ramce odpowiada wymaganiom aparatury modułowej.

FAQ

• Czy obudowa UK612N2 może być montowana w ściankach gipsowo-kartonowych? Tak, ale wymaga to zakupu dodatkowego zestawu montażowego UZ91P4, który umożliwia stabilne osadzenie obudowy w takiej przegrodzie.
• Jaki jest maksymalny kąt otwarcia drzwi? Drzwi otwierają się pod kątem 120°, co zapewnia wygodny dostęp do wnętrza obudowy nawet w ciasnych przestrzeniach.
• Czy obudowę można łączyć z innymi modelami? Tak, obudowy UK612N2 można łączyć w pionie i poziomie za pomocą dedykowanego zestawu UZB2, co pozwala na tworzenie większych układów rozdzielczych.
