Obudowa 12M z listwami N+PE quick, bez ramki oraz drzwi, UK612NB | 2CPX031374R9999 ABB

Alternatywny kod produktu: 2CPX031374R9999

Opis i Kluczowe Cechy

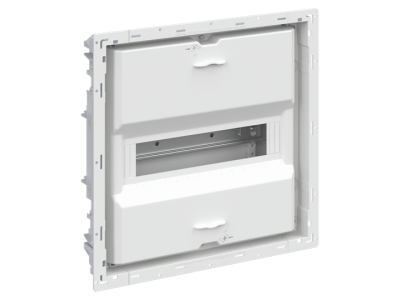

Obudowa UK612NB 12M (symbol 2CPX031374R9999) to wnękowa skrzynka elektroinstalacyjna przeznaczona do montażu w ściankach G-K. Wyposażona w fabrycznie zamontowane listwy N i PE typu quick, co przyspiesza montaż aparatury modułowej. Stopień ochrony IK07 gwarantuje odporność na uderzenia mechaniczne, a test rozżarzonym drutem GWT >850°C potwierdza wysoką odporność ogniową. Możliwy montaż w pionie i poziomie dzięki dedykowanemu zestawowi łączącemu.

• Listwy N+PE quick: Szybki i bezbłędny montaż aparatury modułowej – oszczędność czasu podczas prac instalacyjnych.
• Stopień ochrony IK07: Wysoka odporność na uderzenia mechaniczne chroni aparaturę wewnątrz obudowy przed uszkodzeniami.
• Test ogniowy GWT >850°C: Zapewnia bezpieczeństwo pożarowe – materiał nie podtrzymuje płomienia ani nie emituje toksycznych gazów.
• Perforacje boczne: Umożliwiają wentylację wewnętrzną, zapobiegając przegrzewaniu się aparatury.
• Montaż w ściance G-K: Wymaga zastosowania dedykowanego zestawu UZ91P4 – idealne rozwiązanie dla instalacji w suchych ściankach gipsowo-kartonowych.

Zgodność z Normami

Obudowa spełnia wymagania norm europejskich dotyczących bezpieczeństwa elektrycznego, ogniowego i mechanicznego. Posiada oznakowanie CE oraz certyfikację zgodnie z normami VDE, IEC i EN 62208. Testy ogniowe GWT >850°C oraz stopień ochrony IK07 potwierdzają zgodność z najwyższymi standardami bezpieczeństwa.

Zastosowanie

Obudowa UK612NB 12M przeznaczona jest do montażu aparatury modułowej w instalacjach elektrycznych wewnętrznych, szczególnie w miejscach wymagających estetycznego i funkcjonalnego rozwiązania.

• Instalacje w domach i mieszkaniach – rozdzielnice mieszkaniowe z aparaturą modułową.
• Obudowy dystrybucyjne w budynkach użyteczności publicznej i biurowcach.
• Montaż w ściankach G-K w systemach suchej zabudowy – estetyczne i trwałe rozwiązanie.
• Węzły kablowe w pomieszczeniach suchych, gdzie wymagana jest ochrona przed kurzem i uszkodzeniami mechanicznymi.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Skrzynkę należy zamontować w przygotowanym otworze w ściance G-K, używając dedykowanego zestawu UZ91P4. Listwy N+PE quick pozwalają na szybkie i bezproblemowe mocowanie aparatury. Podczas montażu zwrócić uwagę na odpowiednie uszczelnienie kabli przy użyciu dławików kablowych. Obudowę można łączyć w pionie i poziomie przy użyciu zestawu UZB2, tworząc spójne systemy rozdzielnic.

FAQ

• Czy obudowa UK612NB posiada drzwi? Obudowa UK612NB jest dostarczana bez drzwi, co pozwala na elastyczne dopasowanie do indywidualnych potrzeb instalacyjnych.
• Jaki jest maksymalny zakres modułów w tej obudowie? Obudowa UK612NB mieści do 12 modułów na jednym rzędzie, z możliwością rozszerzenia o 2 dodatkowe moduły dzięki maskownicy dystrybucyjnej.
• Czy obudowa nadaje się do montażu na zewnątrz? Obudowa UK612NB przeznaczona jest wyłącznie do montażu wewnątrz suchych pomieszczeń. Do zastosowań zewnętrznych należy wybrać obudowę o wyższym stopniu ochrony IP.
