OBUD.SP.3D+DRZ.PRZEZR. 800x600x200 | NSYS3D8620T Schneider Electric

Opis i Kluczowe Cechy

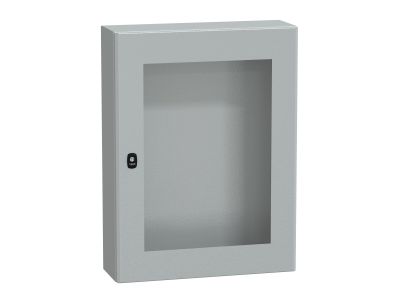

Obudowa naścienna Spacial S3D Schneider Electric (symbol NSYS3D8620T) o wymiarach 800 x 600 x 200 mm wyposażona w przezroczyste drzwi. Jednoczęściowa konstrukcja stalowa z wykończeniem epoksydowo-poliestrowym proszkowym w kolorze szarym RAL 7035 zapewnia trwałość i odporność na korozję. Dzięki stopniowi ochrony IP66 oraz klasie udarności IK10 gwarantuje niezawodną pracę w trudnych warunkach przemysłowych i zewnętrznych. Trzypunktowy system zamykania z uchwytem i wkładką z podwójnym ryglem (3 mm) podnosi bezpieczeństwo przechowywanej aparatury. Obudowa dostarczana bez płyty montażowej, z jedną płytą przepustu kablowego.

• Stopień ochrony IP66: pełna ochrona przed pyłem i silnymi strumieniami wody – możliwość stosowania w wilgotnych i zapylonych środowiskach.
• Odporność na uderzenia IK10: konstrukcja wytrzymuje energię uderzenia 20 J, zabezpieczając aparaturę przed wandalizmem i przypadkowymi uszkodzeniami mechanicznymi.
• Przezroczyste drzwi: umożliwiają szybką kontrolę wizualną stanu urządzeń bez otwierania obudowy, co skraca czas przeglądów i podnosi ergonomię pracy.
• Trzypunktowy system zamykania z wkładką 3 mm: zwiększa odporność na włamanie i zapewnia stabilne domykanie drzwi w całej wysokości.
• Wykończenie proszkowe RAL 7035: powłoka odporna na zarysowania, korozję i promieniowanie UV – długowieczność estetyki nawet w agresywnym otoczeniu.

Zgodność z Normami

Obudowa zaprojektowana zgodnie z europejskimi standardami dla rozdzielnic i szaf sterowniczych. Posiada certyfikację CE oraz deklarację Green Premium firmy Schneider Electric, potwierdzającą przejrzystość ekologiczną i zgodność z najnowszymi przepisami. Stopień ochrony IP66 i klasa udarności IK10 są potwierdzone badaniami laboratoryjnymi.

Zastosowanie

Obudowa Spacial S3D znajduje zastosowanie wszędzie tam, gdzie wymagana jest wysoka szczelność i odporność mechaniczna przy jednoczesnej możliwości kontroli wizualnej wnętrza. Doskonale sprawdza się zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

• Rozdzielnice główne i podrozdzielnice w halach produkcyjnych, magazynach i na zewnątrz budynków.
• Szafy sterownicze w przemyśle spożywczym, chemicznym i rolnictwie – miejsca z częstym myciem i zapyleniem.
• Instalacje w strefach narażonych na uszkodzenia mechaniczne (ciągi komunikacyjne, parkingi, obiekty użyteczności publicznej).
• Obudowy dla aparatury kontrolno-pomiarowej wymagającej okresowej kontroli wzrokowej bez przerywania pracy.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obszarze prac. Obudowę należy mocować na stabilnej ścianie za pomocą kołków rozporowych (brak w zestawie) przez otwory montażowe w tylnej ścianie. Należy zapewnić prawidłowe uziemienie obudowy zgodnie z dokumentacją producenta. Przekrój przewodów doprowadzających i odprowadzających dobrać do prądu obciążenia. Moment dokręcania śrub mocujących – według karty katalogowej. Po zamontowaniu płyty przepustu kablowego (w zestawie) uszczelnić wprowadzenia kablowe odpowiednimi dławicami IP66.

FAQ

• Jaki jest materiał drzwi przezroczystych? W danych produktu podano jedynie, że są przezroczyste – nie określono materiału. Aby uniknąć nieścisłości, zalecamy kontakt z producentem.
• Czy obudowa zawiera płytę montażową? Nie, obudowa dostarczana jest bez płyty montażowej. Płytę można nabyć oddzielnie w ramach systemu akcesoriów Spacial S3D.
• Jaki jest stopień ochrony IP i klasa udarności? Obudowa posiada stopień ochrony IP66 (pyłoszczelność, ochrona przed silnymi strumieniami wody) oraz klasę udarności IK10 (energia 20 J).
