OBUD.SP.3D+DRZ.PRZEZR. 600x800x300 | NSYS3D6830T Schneider Electric

Opis i Kluczowe Cechy

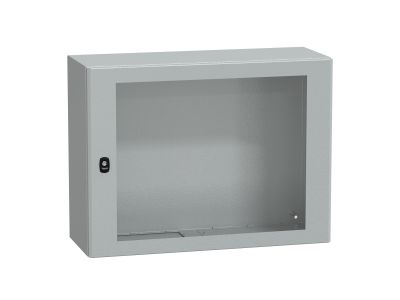

Obudowa naścienna Schneider Electric Spacial S3D (symbol NSYS3D6830T) o wymiarach 600 x 800 x 300 mm to stalowa, jednoczęściowa konstrukcja z przezroczystymi drzwiami, zaprojektowana do zastosowań wymagających podwyższonej ochrony. Dzięki stopniowi ochrony IP66 i odporności mechanicznej IK10 zapewnia skuteczną barierę przed pyłem, wodą i uderzeniami, co gwarantuje bezpieczeństwo zainstalowanej aparatury w trudnych warunkach przemysłowych. Obudowa dostarczana jest bez płyty montażowej, co umożliwia elastyczne dopasowanie do indywidualnych potrzeb.

• Stopień ochrony IP66: całkowita pyłoszczelność i ochrona przed silnymi strumieniami wody – idealna do wilgotnych i zapylonych środowisk.
• Odporność na uderzenia IK10: wytrzymuje energię uderzenia 20 J, chroniąc wewnętrzne komponenty przed przypadkowymi uszkodzeniami mechanicznymi.
• Wymiary 600 x 800 x 300 mm: przestronna wnęka zapewniająca łatwe prowadzenie kabli i montaż aparatury, z możliwością dokupienia płyty montażowej.
• 3-punktowy system zamykania z uchwytem i wkładką z podwójnym ryglem (3 mm): solidna blokada drzwi zwiększająca bezpieczeństwo przed nieautoryzowanym dostępem.
• Stalowe, epoksydowo-poliestrowe wykończenie proszkowe w kolorze RAL 7035 (szary): wysoka odporność korozyjna i trwałość estetyczna w długotrwałej eksploatacji.
• W zestawie płyta przepustu kablowego: ułatwia prowadzenie przewodów i zachowanie klasy szczelności.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Spełnia wymagania dotyczące stopni ochrony IP66 oraz odporności mechanicznej IK10, potwierdzone badaniami laboratoryjnymi. Deklaracja zgodności dostępna jest u producenta.

Zastosowanie

Obudowa doskonale sprawdza się w instalacjach wymagających solidnej ochrony przed czynnikami zewnętrznymi i mechanicznymi. Typowe zastosowania to:

• Rozdzielnice główne i podrozdzielnice w halach przemysłowych, magazynach i warsztatach.
• Instalacje w trudnych warunkach środowiskowych – na zewnątrz budynków, w chłodniach, myjniach i innych pomieszczeniach o podwyższonej wilgotności.
• Obudowy sterownicze do systemów automatyki budynkowej i przemysłowej.
• Miejsca wymagające odpornej na uderzenia obudowy dla urządzeń pomiarowych, monitoringu lub zasilania awaryjnego.

Wskazówki Montażowe

Montaż obudowy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w strefie montażu. Obudowę mocuje się do ściany za pomocą odpowiednich kołków i śrub (nie są dostarczone w zestawie). Płyta montażowa (jeśli stosowana) oraz płyta przepustu kablowego powinny być zamontowane zgodnie z instrukcją producenta. Po zakończeniu instalacji należy sprawdzić szczelność zamknięcia drzwi i poprawność działania zamka.

FAQ

• Czy obudowa jest wyposażona w płytę montażową? Nie, obudowa dostarczana jest bez płyty montażowej – można ją dokupić oddzielnie jako akcesorium (np. płyta montażowa Schneider Electric z serii Spacial S3D).
• Jaki jest stopień ochrony tej obudowy? Obudowa posiada stopień ochrony IP66 oraz odporność na uderzenia IK10, co zapewnia ochronę przed pyłem, silnymi strumieniami wody i uderzeniami zewnętrznymi.
• Jakie materiały użyto do produkcji przezroczystych drzwi? W danych technicznych producent nie podaje konkretnego materiału drzwi – dostępna jest informacja, że są przezroczyste i odporne na uderzenia zgodnie z IK10. Szczegółowe dane można znaleźć w dokumentacji technicznej Schneider Electric.
