OBUD.SP.3D+DRZ.PRZEZR. 600x600x200 | NSYS3D6620T Schneider Electric

Opis i Kluczowe Cechy

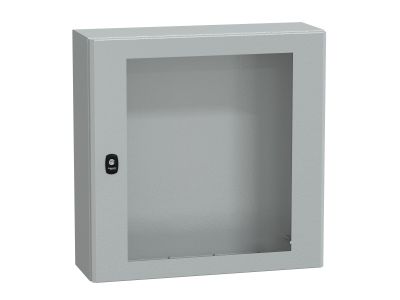

Obudowa naścienna Spacial S3D Schneider Electric o wymiarach 600 x 600 x 200 mm (symbol NSYS3D6620T) to solidne, jednoczęściowe rozwiązanie do zabudowy aparatury elektrycznej. Wyposażona w przezroczyste drzwi umożliwiające bieżący podgląd zainstalowanych urządzeń, łączy wysoką szczelność (IP66) z odpornością na uderzenia mechaniczne (IK10). Konstrukcja bez płyty montażowej zapewnia elastyczność przy doborze własnych akcesoriów montażowych.

• Stopień ochrony IP66: Pełna ochrona przed wnikaniem pyłu oraz silnymi strumieniami wody – obudowa sprawdza się w trudnych warunkach przemysłowych i zewnętrznych.
• Odporność na uderzenia IK10: Wytrzymałość na energię uderzenia do 20 J, gwarantująca bezpieczeństwo instalacji nawet w miejscach narażonych na przypadkowe uszkodzenia mechaniczne.
• 3-punktowy system zamykania z wkładką 3 mm i podwójnym ryglem: Pewne i trwałe zamknięcie drzwi, zwiększające bezpieczeństwo dostępu do wnętrza obudowy.
• Stalowe wykończenie epoksydowo-poliestrowe proszkowe, kolor RAL 7035: Odporna na korozję powłoka w klasycznym szarym odcieniu, zachowująca estetyczny wygląd przez lata eksploatacji.
• 1 płyta przepustu kablowego w zestawie: Ułatwia prowadzenie przewodów i zachowanie wymaganego stopnia ochrony na wejściach kablowych.

Zgodność z Normami

Obudowa Spacial S3D została zaprojektowana zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Produkt objęty jest programem Green Premium firmy Schneider Electric, który gwarantuje zgodność z najnowszymi przepisami środowiskowymi, przejrzystość w zakresie wpływu na środowisko oraz wsparcie dla gospodarki o obiegu zamkniętym.

Zastosowanie

Dzięki wysokiej szczelności i wytrzymałości mechanicznej obudowa Spacial S3D znajduje zastosowanie w różnorodnych instalacjach przemysłowych, budynkowych oraz infrastrukturalnych.

• Rozdzielnice i szafy sterownicze w halach produkcyjnych, magazynach i warsztatach – ochrona aparatury przed wilgocią i zabrudzeniami.
• Instalacje zewnętrzne (np. sterowanie oświetleniem, zasilanie maszyn) – odporność na deszcz, pył i uderzenia.
• Automatyka budynkowa – obudowa dla styczników, przełączników, sterowników PLC w kotłowniach, wentylatorniach czy serwerowniach.
• Sygnalizacja i sterowanie w obiektach użyteczności publicznej – przezroczyste drzwi umożliwiają kontrolę stanu urządzeń bez otwierania szafy.

Wskazówki Montażowe

Montaż obudowy powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w strefie instalacji. Obudowę mocuje się do ściany za pomocą odpowiednich kotew (nie są dołączone do zestawu) – otwory montażowe przystosowane do standardowych rozstawów. Przed rozpoczęciem prac należy upewnić się, że podłoże jest nośne i równe. Wewnętrzne prowadzenie kabli należy wykonać przez dostarczoną płytę przepustu kablowego, zachowując wymagane promienie gięcia. Po zakończeniu instalacji sprawdzić szczelność zamknięcia drzwi i dokręcić wszystkie elementy zamykające zgodnie z dokumentacją producenta.

FAQ

• Czy obudowa jest wyposażona w płytę montażową? Nie, w zestawie nie znajduje się płyta montażowa. Obudowa jest dostarczana jako jednoczęściowa, a użytkownik może zamontować własną płytę lub bezpośrednio zamocować aparaturę na tylnej ścianie (jeśli producent urządzenia na to pozwala).
• Jaki stopień ochrony zapewnia obudowa? Obudowa posiada stopień ochrony IP66 (pyłoszczelność i ochrona przed silnymi strumieniami wody) oraz odporność na uderzenia mechaniczne IK10.
• Czy drzwi są przezroczyste? Tak, drzwi wykonano z przezroczystego materiału, co umożliwia wizualną kontrolę stanu urządzeń wewnątrz bez konieczności otwierania szafy.
