OBUD.SP.3D+DRZ.PRZEZR. 1200x800x400 | NSYS3D12840T Schneider Electric

Opis i Kluczowe Cechy

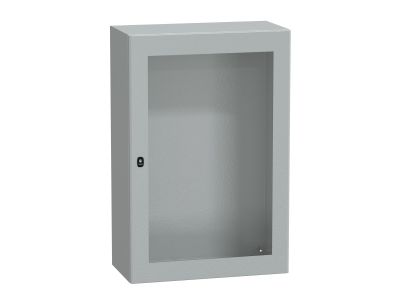

Obudowa naścienna Spacial S3D NSYS3D12840T marki Schneider Electric to solidne, stalowe rozwiązanie do zabudowy aparatury elektrycznej. Dzięki wymiarom 1200 x 800 x 400 mm oferuje przestrzeń dla rozbudowanych układów, a ochrona IP66 i IK10 gwarantuje niezawodność nawet w wymagających warunkach przemysłowych. Produkt posiada etykietę Green Premium, potwierdzającą zaangażowanie w dostarczanie ekologicznych rozwiązań.

• Wymiary 1200 x 800 x 400 mm: przestronne wnętrze umożliwia instalację rozbudowanych układów sterowania i rozdzielnic.
• Stopień ochrony IP66: skuteczna ochrona przed wnikaniem pyłu i strumieni wody, zapewniająca niezawodność w trudnych warunkach.
• Odporność na uderzenia IK10: wytrzymała konstrukcja chroni aparaturę przed mechanicznymi uszkodzeniami.
• Przezroczyste drzwi: umożliwiają wizualną kontrolę stanu urządzeń bez otwierania obudowy, zwiększając bezpieczeństwo eksploatacji.
• 3-punktowy system zamykania z uchwytem i wkładką 3 mm z podwójnym ryglem: solidne zabezpieczenie przed nieautoryzowanym dostępem.

Zgodność z Normami

Obudowa spełnia wymagania europejskich standardów bezpieczeństwa i posiada certyfikat CE. Zastosowana stalowa konstrukcja z wykończeniem proszkowym epoksydowo-poliestrowym zapewnia trwałość i odporność korozyjną. Etykieta Green Premium potwierdza zgodność z najnowszymi przepisami środowiskowymi, przejrzystość wpływu na środowisko oraz produkty o obiegu zamkniętym i niskiej emisji CO2.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do montażu naściennego w instalacjach przemysłowych, komercyjnych i infrastrukturalnych, gdzie wymagana jest wysoka szczelność i odporność mechaniczna.

• Sterowanie i rozdział energii elektrycznej w halach produkcyjnych i magazynach.
• Instalacja układów automatyki, sterowników PLC oraz styczników w trudnych warunkach środowiskowych.
• Montaż aparatury pomiarowej i zasilającej na zewnątrz budynków (w obszarach zadaszonych).
• Sygnalizacja i monitoring – możliwość obserwacji przez przezroczyste drzwi bez naruszania szczelności.

Wskazówki Montażowe

Montaż obudowy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Obudowę mocuje się do ściany za pomocą odpowiednich łączników (nie dołączonych do zestawu). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie w instalacji. Po zamontowaniu obudowy należy uszczelnić wszelkie przepusty kablowe – w zestawie znajdują się 2 płyty przepustu kablowego. W przypadku montażu dodatkowych akcesoriów, należy postępować zgodnie z dokumentacją producenta. Opakowanie wielokrotnego użytku można wykorzystać do przechowywania pozostałych elementów.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, obudowa jednoczęściowa nie zawiera płyty montażowej. Płytę montażową należy zamówić osobno z szerokiej gamy akcesoriów Schneider Electric.
• Jaki jest stopień ochrony obudowy? Obudowa ma stopień ochrony IP66 oraz odporność mechaniczną IK10, co oznacza pełną ochronę przed pyłem i strumieniami wody oraz odporność na uderzenia do 20 J.
• Czy drzwi są przezroczyste? Czy można zamontować zamek? Tak, drzwi są przezroczyste. Obudowa ma 3-punktowy system zamykania z uchwytem i wkładką z podwójnym ryglem. Możliwa jest również instalacja dodatkowego zamka (akcesorium).
