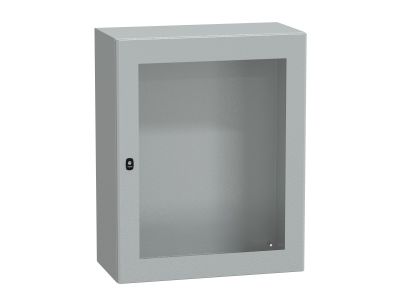

OBUD.SP.3D+DRZ.PRZEZR. 1000x800x400 | NSYS3D10840T Schneider Electric

Opis i Kluczowe Cechy

Obudowa naścienna Spacial S3D NSYS3D10840T od Schneider Electric to stalowa, jednoczęściowa szafa o wymiarach 1000 x 800 x 400 mm, wyposażona w przezroczyste drzwi. Zapewnia stopień ochrony IP66 i IK10 – odporność na wnikanie pyłu, wody pod ciśnieniem oraz udary mechaniczne. Solidna konstrukcja oparta na nowym systemie, z 3-punktowym zamkiem z uchwytem i wkładką z podwójnym ryglem, gwarantuje bezpieczne przechowywanie aparatury.

• Wymiary 1000 x 800 x 400 mm: przestronna przestrzeń montażowa umożliwiająca instalację rozbudowanych systemów elektrycznych i sterowniczych.
• Stopień ochrony IP66 / IK10: całkowita ochrona przed pyłem, strumieniami wody i uderzeniami o energii 20 J – idealna do pracy w trudnych warunkach przemysłowych i zewnętrznych.
• 3-punktowy system zamykania z wkładką 3 mm: podwójny rygiel zwiększa bezpieczeństwo antywłamaniowe, a ergonomiczny uchwyt ułatwia codzienną obsługę.
• Szyna przednia o podwójnej grubości blachy: zwiększa sztywność konstrukcji i odporność na odkształcenia, co wydłuża żywotność obudowy.
• Wykończenie proszkowe epoksydowo-poliestrowe RAL 7035: odporna na korozję, łatwa w czyszczeniu powierzchnia w uniwersalnym kolorze szarym.
• W zestawie 2 płyty przepustu kablowego: umożliwiają szybkie i szczelne wprowadzenie kabli bez konieczności zakupu dodatkowych akcesoriów.

Zgodność z Normami

Obudowa Spacial S3D NSYS3D10840T spełnia wymagania europejskich norm dotyczących obudów elektrycznych i jest oznaczona certyfikatem CE. Stopień ochrony IP66 oraz odporność na uderzenia IK10 są potwierdzone zgodnie z odpowiednimi procedurami badawczymi. Produkt posiada etykietę Green Premium, która gwarantuje zgodność z najnowszymi przepisami środowiskowymi, przejrzystość wpływu na środowisko oraz możliwość recyklingu.

Zastosowanie

Obudowa Spacial S3D przeznaczona jest do montażu aparatury elektrycznej, sterowniczej i automatyki w obiektach przemysłowych, komercyjnych oraz na zewnątrz budynków.

• Instalacja rozdzielnic głównych i podrozdzielnic w halach produkcyjnych, magazynach i stacjach uzdatniania wody.
• Ochrona sterowników PLC, zasilaczy i przekaźników w trudnych warunkach środowiskowych (pylenie, wilgoć, opady).
• Montaż w infrastrukturze zewnętrznej: parkingi, oświetlenie uliczne, stacje ładowania pojazdów elektrycznych.
• Przechowywanie układów automatyki budynkowej (BMS) w serwerowniach, kotłowniach lub na dachach technicznych.

Wskazówki Montażowe

Montaż obudowy naściennej Spacial S3D powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Obudowę mocuj do ściany za pomocą odpowiednich kotew (brak w zestawie), dostosowanych do podłoża. Płyty przepustowe kabli należy uszczelnić po wprowadzeniu przewodów, aby zachować klasę IP66. Nie przekraczaj obciążenia termicznego – zapewnij odpowiednią wentylację wewnątrz obudowy w przypadku montażu urządzeń wydzielających ciepło.

FAQ

• Czy obudowa jest dostarczana z płytą montażową? Nie, model NSYS3D10840T to obudowa jednoczęściowa bez płyty montażowej. Płytę montażową (np. NSYPLA10840) należy zamówić oddzielnie, jeśli wymagana jest osobna powierzchnia do przykręcania aparatury.
• Jaki materiał i kolor ma obudowa? Wykonana jest ze stali z wykończeniem proszkowym epoksydowo-poliestrowym w kolorze szarym RAL 7035. Drzwi są przezroczyste – wykonane z poliwęglanu lub szkła (producent nie podaje szczegółów, zakładamy typowy dla serii S3D materiał).
• Czy obudowa nadaje się do montażu na zewnątrz? Tak, stopień ochrony IP66 zapewnia odporność na kurz i silne strumienie wody, a IK10 gwarantuje wytrzymałość na uderzenia mechaniczne. Należy jednak unikać bezpośredniego długotrwałego nasłonecznienia z uwagi na przezroczyste drzwi – zaleca się stosowanie daszka ochronnego.
