Obejma uniwersalna pojedyncza do rur 150-300mm, 77.1/M8 NI | 97700105 Elko-Bis

Alternatywny kod produktu: 77.1/M8 V2A

Opis i Kluczowe Cechy

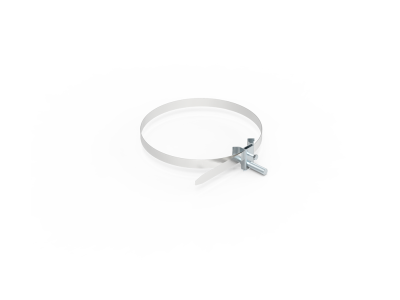

Obejma uniwersalna pojedyncza 77.1/M8 NI (symbol 97700105) przeznaczona jest do mocowania zwodów odsuniętych (drążków izolacyjnych) do rurociągów oraz innych elementów konstrukcyjnych, w tym o nietypowym profilu. Wykonana ze stali nierdzewnej (NI), obejmuje rury o średnicy od 150 do 300 mm, zapewniając trwałe i stabilne połączenie w instalacjach odgromowych i uziemiających.

• Zakres średnic rur 150-300 mm: uniwersalność zastosowania – jedna obejma pasuje do wielu standardowych i niestandardowych rurociągów, redukuje potrzebę magazynowania różnych rozmiarów.
• Wykonanie ze stali nierdzewnej (NI): odporność na korozję i warunki atmosferyczne, co gwarantuje długą żywotność w instalacjach zewnętrznych i przemysłowych.
• Wymiar 77.1/M8: gwint M8 umożliwia łatwe mocowanie zwodów odsuniętych za pomocą odpowiednich uchwytów i akcesoriów, zapewniając pewne połączenie mechaniczne.
• Konstrukcja pojedyncza: prosta w montażu, nie wymaga skomplikowanych narzędzi – szybki i bezpieczny montaż na istniejących rurociągach.
• Możliwość stosowania na profilach nietypowych: elastyczność montażu na elementach o nieregularnym kształcie, co zwiększa zakres zastosowań w trudno dostępnych miejscach.

Zgodność z Normami

Obejma uniwersalna 77.1/M8 NI spełnia wymagania norm międzynarodowych dotyczących instalacji odgromowych i uziemiających. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt zaprojektowany z myślą o długotrwałej i bezpiecznej eksploatacji w systemach ochrony odgromowej.

Zastosowanie

Obejma uniwersalna 97700105 znajduje zastosowanie przede wszystkim w instalacjach odgromowych, gdzie służy do mocowania zwodów odsuniętych (drążków izolacyjnych) do rurociągów, konstrukcji stalowych i innych elementów infrastruktury.

• Mocowanie zwodów poziomych i pionowych na rurociągach w przemyśle chemicznym, petrochemicznym i energetycznym.
• Instalacje odgromowe na obiektach przemysłowych, gdzie rurociągi są elementem konstrukcyjnym lub prowadzącym media.
• Mocowanie przewodów odprowadzających na kanałach wentylacyjnych, klimatyzacyjnych i systemach rurowych o nietypowym profilu.
• Zastosowania tymczasowe i stałe w systemach uziemiających na budowach i w rozdzielniach elektrycznych.

Wskazówki Montażowe

Montaż obejmy uniwersalnej 77.1/M8 NI powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia do prac elektrycznych przy instalacjach odgromowych. Przed montażem należy odłączyć napięcie w strefie pracy (jeśli dotyczy). Obejmę mocuje się na rurociągu o średnicy 150-300 mm, dokręcając śrubę z gwintem M8 momentem zgodnym z dokumentacją producenta (zalecany moment: 10-15 Nm). Przekrój przewodu odprowadzającego należy dobrać do spodziewanego prądu piorunowego oraz wymogów norm. Po montażu sprawdzić ciągłość połączenia.

FAQ

• Jaki zakres średnic rur obsługuje obejma 97700105? Obejma uniwersalna jest przeznaczona do rur o średnicy od 150 mm do 300 mm. Dzięki elastycznemu zaciskowi obejmuje również profile o nieco nietypowym kształcie.
• Z jakiego materiału wykonana jest obejma? Obejma wykonana jest ze stali nierdzewnej (oznaczenie NI), co zapewnia wysoką odporność na korozję, wilgoć oraz działanie czynników atmosferycznych – idealna do instalacji zewnętrznych.
• Czy obejma nadaje się do montażu na rurociągach izolowanych? Tak, pod warunkiem, że izolacja nie koliduje z mocowaniem i że średnica zewnętrzna rury wraz z izolacją mieści się w zakresie 150-300 mm. Należy zachować ostrożność, aby nie uszkodzić izolacji podczas dokręcania.
