Obejma sprężynowa MBA, do gniazda GUC11 oraz przekaźnika RUC | 2002633 Relpol

Alternatywny kod produktu: MBA

Opis i Kluczowe Cechy

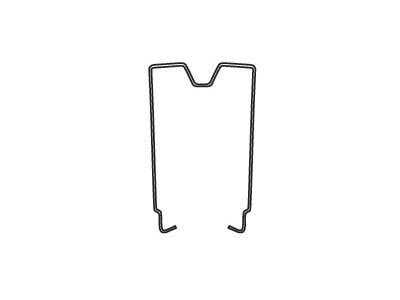

Obejma sprężynowa MBA o symbolu 2002633 to dedykowane akcesorium montażowe do gniazda GUC11 oraz przekaźnika RUC. Zastosowanie obejmy zwiększa wysokość zestawu gniazdo–przekaźnik o około 4 mm, co poprawia warunki pracy termicznej oraz ułatwia prawidłowe osadzenie w obwodzie sterowania. Rozwiązanie zaprojektowane z myślą o stabilności mechanicznej i niezawodności połączeń w aparaturze modułowej.

• Zwiększenie wysokości zestawu o ~4 mm: zapewnia lepszą wentylację i dystans między elementami, redukując ryzyko lokalnego przegrzewania oraz ułatwiając montaż w rozdzielnicy.
• Kompatybilność z gniazdem GUC11 i przekaźnikiem RUC: gwarantuje idealne dopasowanie mechaniczne bez potrzeby modyfikacji – gotowe rozwiązanie plug‑and‑play.
• Konstrukcja sprężynowa: absorbuje drgania i naprężenia montażowe, utrzymując stabilne położenie przekaźnika w gnieździe przez cały okres eksploatacji.
• Łatwy montaż na szynie TH35 (DIN): obejma nie wymaga narzędzi ani dodatkowych elementów mocujących – wystarczy wsunąć w zestaw gniazdo–przekaźnik i zatrzasnąć.
• Materiał o podwyższonej odporności termicznej i mechanicznej: dostosowany do pracy w typowych warunkach rozdzielnic niskiego napięcia, zachowuje stabilność wymiarową w długotrwałej eksploatacji.

Zgodność z Normami

Obejma sprężynowa MBA została zaprojektowana zgodnie z wymaganiami europejskich norm bezpieczeństwa i jakości stosowanych w aparaturze modułowej. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymogów dyrektyw Unii Europejskiej. W przypadku montażu z gniazdem GUC11 i przekaźnikiem RUC należy przestrzegać norm dla tych urządzeń (np. IEC/EN 60947-5-1 dla przekaźników). Więcej informacji technicznych dostępnych w dokumentacji producenta.

Zastosowanie

Akcesorium znajduje zastosowanie wszędzie tam, gdzie przekaźnik RUC współpracuje z gniazdem GUC11, a konieczne jest zapewnienie dodatkowego dystansu między elementami lub poprawa stabilności mechanicznej.

• Montaż przekaźników w szafach sterowniczych i rozdzielnicach, gdy standardowa wysokość zestawu jest niewystarczająca dla prawidłowego chłodzenia.
• Instalacje automatyki budynkowej oraz przemysłowej, gdzie wymagana jest niezawodność i łatwość serwisowania aparatury.
• Systemy sterowania oświetleniem, ogrzewaniem, wentylacją (HVAC) – podstawa do funkcjonalnego okablowania i uporządkowania szyny montażowej.
• Aplikacje, w których przekaźnik RUC narażony jest na wibracje (np. w pobliżu styczników), a obejma sprężynowa zwiększa odporność mechaniczną całego zestawu.

Wskazówki Montażowe

Montaż i eksploatację może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania i zabezpieczyć przed przypadkowym załączeniem. Obejmę montuje się na szynie TH35 (DIN) poprzez wciśnięcie zatrzasku – nie jest wymagane dokręcanie. Przekrój przewodów oraz momenty dokręcania zacisków gniazda i przekaźnika należy dobrać zgodnie z dokumentacją techniczną producenta (np. przekrój 1–2,5 mm², moment 0,6 Nm). Po zamontowaniu sprawdzić poprawność osadzenia i brak luzów.

FAQ

• Czy obejma MBA jest niezbędna do prawidłowej pracy przekaźnika RUC? Obejma nie jest wymagana do działania elektrycznego, ale znacząco poprawia stabilność mechaniczną i chłodzenie. Zaleca się jej stosowanie w aplikacjach o zwiększonym zapyleniu, wibracjach lub gdy zestaw gniazdo–przekaźnik pracuje w pobliżu innych elementów generujących ciepło.
• O ile dokładnie zwiększa się wysokość zestawu? Producent podaje przyrost wysokości około 4 mm. Jest to wartość orientacyjna – rzeczywisty przyrost może nieznacznie różnić się w zależności od tolerancji wykonania gniazda i przekaźnika.
• Czy obejma pasuje do innych typów gniazd lub przekaźników? Obejma MBA jest dedykowana wyłącznie do gniazda GUC11 i przekaźnika RUC. Stosowanie z innymi elementami może skutkować nieprawidłowym dopasowaniem i wymaga indywidualnej oceny technicznej.
