Obejma sprężynowa, do gniazd oraz przekaźników, PZ11 0031 | 591050 Relpol

Opis i Kluczowe Cechy

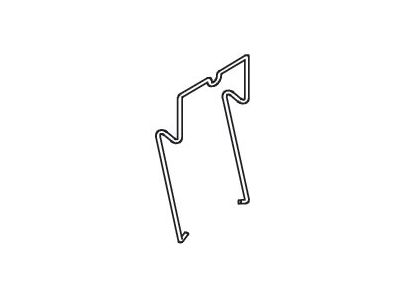

Obejma sprężynowa PZ11 0031 to profesjonalne akcesorium montażowe renomowanego polskiego producenta RELPOL, zaprojektowane z myślą o zapewnieniu maksymalnej stabilności połączeń w szafach sterowniczych i rozdzielnicach. Głównym zadaniem obejmy jest mechaniczne zabezpieczenie przekaźnika przed przypadkowym wysunięciem się z gniazda, co jest szczególnie istotne w środowiskach narażonych na wibracje, wstrząsy lub pracę w pozycji innej niż pionowa. Wykonana z wysokiej jakości stali sprężystej, charakteryzuje się doskonałą odpornością na zmęczenie materiału, co gwarantuje stałą siłę docisku przez cały okres eksploatacji urządzenia. Zastosowanie obejmy zwiększa całkowitą wysokość zestawu składającego się z gniazda i przekaźnika o około 4 mm, co należy uwzględnić podczas planowania głębokości zabudowy w obudowie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami jakościowymi marki RELPOL, co zapewnia pełną kompatybilność z dedykowanymi seriami gniazd i przekaźników. Obejma spełnia wymagania dotyczące bezpieczeństwa mechanicznego komponentów elektrotechnicznych stosowanych w automatyce przemysłowej. Materiały użyte do produkcji są odporne na korozję oraz działanie czynników zewnętrznych typowych dla środowisk przemysłowych, co jest zgodne z ogólnymi normami dotyczącymi osprzętu do aparatury łączeniowej.

Zastosowanie

Obejma PZ11 0031 jest dedykowana do współpracy z szeroką gamą komponentów marki RELPOL. Jest w pełni kompatybilna z gniazdami wtykowymi typu PZ8, PZ11 oraz PS11. Została zoptymalizowana pod kątem montażu przekaźników przemysłowych serii R15 w wersjach 2P (dwupolowych) oraz 3P (trzypolowych). Znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa niezawodność pracy układów sterowania, m.in. w przemyśle ciężkim, transporcie kolejowym oraz w systemach zasilania gwarantowanego, gdzie ciągłość styku elektrycznego jest krytycznym parametrem operacyjnym.

Wskazówki Montażowe

Montaż obejmy sprężynowej jest intuicyjny i nie wymaga użycia specjalistycznych narzędzi, jednak powinien być przeprowadzony z należytą starannością. Obejmę należy założyć na korpus gniazda przed lub po wpięciu przekaźnika (zależnie od specyfiki dostępu), dbając o to, aby ramiona sprężyny pewnie zablokowały się w dedykowanych wypustach gniazda. Należy pamiętać, że obejma PZ11 0031 nie jest elementem standardowego zestawu i musi być zamawiana jako osobna pozycja katalogowa. Podczas projektowania rozmieszczenia aparatury na szynie DIN (TH35), należy uwzględnić dodatkowe 4 mm wysokości, które obejma dodaje do gabarytów zestawu, aby uniknąć kolizji z maskownicą rozdzielnicy.

FAQ

• Czy obejma pasuje do przekaźników innych producentów? Obejma została zaprojektowana ściśle pod wymiary przekaźników RELPOL serii R15 i gniazd PZ/PS. Użycie z zamiennikami innych marek jest możliwe tylko po zweryfikowaniu zgodności wymiarowej, jednak producent gwarantuje pełną funkcjonalność tylko w systemie RELPOL.
• Czy obejma jest niezbędna do poprawnej pracy przekaźnika? Przekaźnik będzie pracował bez obejmy, jednak w warunkach przemysłowych, gdzie występują drgania, jej zastosowanie jest zalecane przez inżynierów w celu uniknięcia przerw w obwodach sterowania.
• O ile zwiększy się wysokość mojego zestawu po montażu? Montaż obejmy zwiększa wysokość zestawu gniazdo + przekaźnik o około 4 mm.
