Obejma sprężynowa do gniazd GZU8, GZU11 oraz przekaźników R15 2P, R15 3P, GZU 1052 | 619660 Relpol

Alternatywny kod produktu: GZU 1052

Opis i Kluczowe Cechy

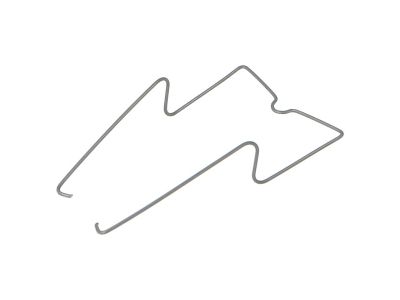

Obejma sprężynowa o symbolu 619660 to akcesorium montażowe przeznaczone do gniazd serii GZU8, GZU11 oraz przekaźników R15 2P i R15 3P (w tym modelu GZU 1052). Zastosowanie obejmy zwiększa wysokość całego zestawu (gniazdo + przekaźnik) o około 4 mm, co ułatwia prowadzenie przewodów lub zapewnia dodatkowy luz montażowy w rozdzielnicy. Obejmę należy zamawiać oddzielnie.

• Kompatybilność z gniazdami GZU8/GZU11 i przekaźnikami R15: uniwersalne dopasowanie do popularnych elementów łączeniowych w instalacjach sterowniczych.
• Zwiększenie wysokości zestawu o ok. 4 mm: dodatkowy dystans ułatwia uporządkowane prowadzenie przewodów oraz poprawia dostęp do zacisków.
• Konstrukcja sprężynowa: łatwy i pewny montaż na gnieździe bez użycia narzędzi – zacisk następuje poprzez docisk.
• Przeznaczenie do zastosowań w rozdzielnicach i szafach sterowniczych: współpracuje z aparaturą montowaną na szynie TH35.
• Symbol katalogowy 619660: łatwa identyfikacja przy zamówieniach i w systemach magazynowych.

Zgodność z Normami

Obejma sprężynowa stanowi akcesorium pomocnicze do gniazd i przekaźników zgodnych z europejskimi standardami branżowymi. Produkt posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami dla wyrobów niskonapięciowych. Szczegółowe normy dla konkretnych gniazd i przekaźników należy sprawdzić w ich dokumentacji technicznej.

Zastosowanie

Obejma sprężynowa 619660 jest stosowana wszędzie tam, gdzie wymagane jest zwiększenie dystansu między gniazdem a szyną lub między sąsiednimi elementami aparatury. Ułatwia montaż i poprawia ergonomię instalacji.

• Zwiększenie wysokości zestawu gniazdo-przekaźnik w rozdzielnicach o ograniczonej przestrzeni.
• Tworzenie dodatkowego kanału dla wiązek przewodów pod lub nad aparaturą modułową.
• Ułatwienie dostępu do zacisków gniazda podczas podłączania przewodów.
• Pomoc w utrzymaniu porządku w szafach sterowniczych i rozdzielnicach z dużą ilością aparatury.

Wskazówki Montażowe

Montaż obejmy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie zasilania. Obejmę należy nasunąć na gniazdo (GZU8, GZU11) od spodu lub z boku, zgodnie z konstrukcją gniazda – sprężyna sama zaciska się na obudowie. Następnie na gniazdo nakłada się przekaźnik (R15 2P/3P). Całość montuje się na szynie TH35 zgodnie z dokumentacją producenta gniazda. Nie przekraczać momentu dokręcania zacisków zalecanego dla danego modelu gniazda. Przekrój przewodów należy dobrać do prądu znamionowego obwodu.

FAQ

• Czy obejma 619660 pasuje do innych gniazd niż GZU8 i GZU11? Producent wskazuje wyłącznie kompatybilność z gniazdami GZU8, GZU11 oraz przekaźnikami R15 2P, R15 3P (w tym GZU 1052). Innych zastosowań nie gwarantujemy.
• O ile dokładnie zwiększa się wysokość zestawu? Zastosowanie obejmy podnosi wysokość zestawu gniazdo + przekaźnik o około 4 mm. Może wystąpić niewielki tolerancja wymiarowa.
• Czy obejma wymaga oddzielnego narzędzia do montażu? Nie – konstrukcja sprężynowa pozwala na ręczne nasunięcie na gniazdo. Nie są potrzebne żadne narzędzia.
