Obejma kablowa pozioma, do prowadzenia przewodów w poziomie | 020094 Legrand

Opis i Kluczowe Cechy

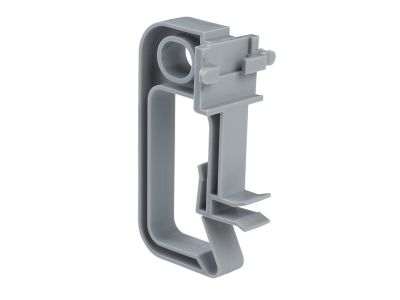

Obejma kablowa pozioma o symbolu 020094 to akcesorium przeznaczone do prowadzenia przewodów w poziomie wewnątrz rozdzielnic. Montowana bezpośrednio na wspornikach montażowych TH35 (szyna symetryczna), umożliwia uporządkowane okablowanie oraz łatwe mocowanie listwy przyłączeniowej nr ref. 373 00 i szyny uziemienia 12×4 wraz z zaciskami nr ref. 373 02. Rozwiązanie przeznaczone do systemów okablowania XL³ 400.

• Prowadzenie przewodów w poziomie: optymalne ułożenie kabli w rozdzielnicy, ułatwiające identyfikację i serwisowanie instalacji.
• Montaż na wspornikach TH35: szybkie i stabilne mocowanie bez dodatkowych akcesoriów, zgodne ze standardem szyny DIN.
• Kompatybilność z listwami przyłączeniowymi i szyną uziemienia: możliwość zamocowania listwy nr ref. 373 00 oraz szyny 12×4 z zaciskami nr ref. 373 02 w jednym uchwycie.
• System XL³ 400: dedykowane akcesorium do rozdzielnic serii XL³ 400, zapewniające spójność i łatwą rozbudowę okablowania.
• Oszczędność miejsca w rozdzielnicy: pozioma organizacja przewodów pozwala na lepsze wykorzystanie przestrzeni montażowej.

Zgodność z Normami

Obejma kablowa 020094 została zaprojektowana zgodnie z wymaganiami europejskich norm dla aparatury modułowej i akcesoriów montowanych na szynie TH35. Produkt posiada certyfikat CE i jest przeznaczony do stosowania w instalacjach wykonanych według obowiązujących przepisów.

Zastosowanie

Obejma kablowa pozioma 020094 znajduje zastosowanie wszędzie tam, gdzie niezbędne jest estetyczne i funkcjonalne prowadzenie przewodów w poziomie – szczególnie w rozdzielnicach serii XL³ 400.

• Prowadzenie kabli w poziomie w rozdzielnicach głównych i podrozdzielniach.
• Montaż listew przyłączeniowych w szafach sterowniczych i automatyce.
• Instalacja szyn uziemiających wraz z zaciskami do uziemienia konstrukcji rozdzielnicy.
• Organizacja okablowania w systemach sterowania oświetleniem, ogrzewaniem lub wentylacją.

Wskazówki Montażowe

Montaż obejmy kablowej 020094 oraz wszelkich akcesoriów w rozdzielnicy powinien być wykonywany wyłącznie przez osoby z odpowiednimi uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Obejmę montuje się bezpośrednio na wspornikach montażowych TH35 (szyna symetryczna). Przekrój przewodów oraz moment dokręcania zacisków należy dobrać zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy obejma kablowa pozioma 020094 pasuje do standardowej szyny TH35? Tak, jest przeznaczona do montażu na wspornikach montażowych TH35, które są kompatybilne z szyną symetryczną 35 mm.
• Jakie listwy i szyny można zamocować za pomocą tej obejmy? Umożliwia ona zamocowanie listwy przyłączeniowej nr ref. 373 00 oraz szyny uziemienia 12×4 mm wraz z zaciskami nr ref. 373 02.
• Czy obejma 020094 może być stosowana poza systemem XL³ 400? Choć jest dedykowana do rozdzielnic XL³ 400, może być używana w innych konstrukcjach opartych na szynie TH35 – pod warunkiem zachowania odpowiednich odstępów i warunków montażowych.
