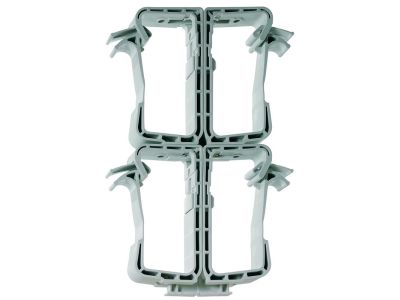

Obejma kablowa łączona (Uchwyt) PSH40 trudnopalna jasnoszara 054505 | 05104025 PROTEC.class

Alternatywny kod produktu: 054505

Opis i Kluczowe Cechy

Obejma kablowa łączona (uchwyt) PSH40 o symbolu 05104025 to element mocujący wykonany z trudnopalnego poliamidu (nylonu) w kolorze jasnoszarym. Dzięki odporności temperaturowej na poziomie 750°C (wg VDE 0471) oraz właściwościom bezsilikonowym i bezhalogenowym zapewnia bezpieczne prowadzenie przewodów w instalacjach wymagających podwyższonej ochrony przeciwpożarowej. Przeznaczona do montażu naściennego i sufitowego, umożliwia łączenie uchwytów jeden pod drugim oraz łączenie boczne za pomocą elementów PSHK/PSHKF.

• Materiał: Poliamid (nylon) – wytrzymały, lekki i odporny na korozję, zapewniający długą żywotność w suchych pomieszczeniach.
• Trudnopalność i bezhalogenowość: Redukuje ryzyko rozprzestrzeniania ognia i emisji toksycznych gazów, co zwiększa bezpieczeństwo instalacji.
• Odporność temperaturowa 750°C: Spełnia wymagania normy VDE 0471 / DIN IEC 695 część 2-1; uchwyt nie ulega zapaleniu przy kontakcie z gorącym elementem.
• Zakres temperatur pracy: Od -30°C do +80°C – pozwala na stosowanie w zróżnicowanych warunkach eksploatacji.
• System łączenia: Możliwość łączenia pionowego (jeden pod drugim) i bocznego (z elementami PSHK/PSHKF) – ułatwia prowadzenie wielu przewodów w wiązkach.

Zgodność z Normami

Produkt spełnia wymagania normy VDE 0471 / DIN IEC 695 część 2-1 w zakresie odporności na żar (750°C). Materiał jest trudnopalny, bezhalogenowy i bezsilikonowy, co wpisuje się w europejskie standardy bezpieczeństwa pożarowego. Obejma posiada otwór montażowy 6 mm i jest przystosowana do kołków rozporowych 6×50 mm.

Zastosowanie

Obejma kablowa PSH40 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne, uporządkowane mocowanie przewodów, szczególnie w instalacjach o podwyższonych wymaganiach przeciwpożarowych.

• Mocowanie kabli w rozdzielnicach elektrycznych i szafach sterowniczych.
• Prowadzenie wiązek przewodów w korytach kablowych, na ścianach i sufitach.
• Instalacje w pomieszczeniach o podwyższonej temperaturze (do +80°C) – kotłownie, hale produkcyjne.
• Systemy bezpieczeństwa – miejsca, gdzie wymagana jest bezhalogenowość i trudnopalność (szkoły, szpitale, tunele).

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie w obszarze montażu. Obejmę mocuje się do podłoża (ściana/sufit) za pomocą kołków rozporowych 6×50 mm przez otwór montażowy 6 mm. Przy pełnym obłożeniu przewodów zaleca się zachowanie odstępów między uchwytami od 50 do 60 cm. Uchwyty można łączyć jeden pod drugim lub bocznie przy użyciu elementów łączących PSHK/PSHKF. Nie przekraczać podanego zakresu temperatur pracy.

FAQ

• Czy obejma PSH40 jest odporna na wysoką temperaturę? Tak, materiał wytrzymuje działanie żaru o temperaturze 750°C zgodnie z normą VDE 0471 / DIN IEC 695 część 2-1, a zakres pracy wynosi od -30°C do +80°C.
• Czy można łączyć kilka obejm ze sobą? Tak, uchwyty można łączyć pionowo (jeden pod drugim) oraz bocznie za pomocą dedykowanych elementów łączących PSHK i PSHKF.
• Jaki jest stopień ochrony obejmy? Produkt nie ma deklarowanego stopnia IP – przeznaczony jest do montażu wewnątrz budynków, w suchych pomieszczeniach. Materiał jest odporny na wilgoć w normalnych warunkach.
