Obejma kablowa łączona (Uchwyt) PSH20 trudnopalna jasnoszara 054504 | 05104024 PROTEC.class

Alternatywny kod produktu: 054504

Opis i Kluczowe Cechy

Obejma kablowa łączona (uchwyt) PSH20 w kolorze jasnoszarym (nr kat. 05104024) wykonana z poliamidu (nylonu) to element przeznaczony do prowadzenia i mocowania przewodów w instalacjach elektrycznych i teletechnicznych. Materiał jest trudnopalny, bezhalogenowy i bezsilikonowy, co zwiększa bezpieczeństwo pożarowe i ogranicza emisję toksycznych gazów w przypadku pożaru. Uchwyt wytrzymuje temperatury od -30°C do +80°C, a jego odporność na rozżarzenie sięga 750°C zgodnie z VDE 0471.

• Materiał poliamidowy (nylon): lekka, a zarazem wytrzymała konstrukcja odporna na korozję i działanie czynników chemicznych – długa żywotność w różnych warunkach środowiskowych.
• Trudnopalność i brak halogenów: ogranicza rozprzestrzenianie się ognia i emisję toksycznych dymów – podnosi poziom bezpieczeństwa pożarowego w instalacji.
• Szeroki zakres temperatur pracy (-30°C ÷ +80°C): niezawodność działania zarówno w niskich, jak i podwyższonych temperaturach – odpowiedni do zastosowań zewnętrznych i wewnętrznych.
• Odporność na rozżarzenie 750°C (VDE 0471 / DIN IEC 695 część 2-1): potwierdzona zdolność do wytrzymania działania gorącego elementu bez zapłonu – gwarancja bezpieczeństwa przy zwarciu lub przegrzaniu.
• Możliwość łączenia pionowego i bocznego: dzięki elementom łączącym PSHK/PSHKF można tworzyć wielopoziomowe lub równoległe ciągi kablowe – elastyczność aranżacji tras kablowych.

Zgodność z Normami

Uchwyt PSH20 spełnia wymagania normy VDE 0471 / DIN IEC 695 część 2-1 w zakresie odporności na rozżarzenie przy temperaturze 750°C. Produkt posiada certyfikat CE i jest zgodny z europejskimi standardami bezpieczeństwa materiałowego dla elementów instalacji elektrycznych.

Zastosowanie

Obejma kablowa PSH20 sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane prowadzenie przewodów – zarówno w instalacjach przemysłowych, jak i budynkach użyteczności publicznej.

• Montaż naścienny i sufitowy tras kablowych w rozdzielnicach, szafach sterowniczych i ciągach instalacyjnych.
• Mocowanie wiązek przewodów o pełnym obłożeniu przy zalecanym rozstawie uchwytów 50–60 cm – zapewnia stabilność i minimalizuje naprężenia.

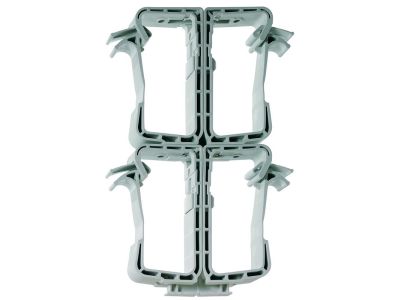

• Tworzenie wielopoziomowych uchwytów poprzez łączenie pionowe – oszczędność miejsca przy dużej liczbie kabli.
• Łączenie równoległe ciągów za pomocą elementów PSHK/PSHKF – organizacja tras w liniach prostych i na zakrętach.

Wskazówki Montażowe

Montaż uchwytu może być wykonywany wyłącznie przez personel z odpowiednimi kwalifikacjami i znajomością zasad bezpieczeństwa pracy. Przed rozpoczęciem instalacji należy bezwzględnie odłączyć napięcie w strefie montażu. Uchwyt mocuje się do podłoża (ściana/sufit) za pomocą kołków rozporowych 6×50 mm (otwór montażowy 6 mm). Przy pełnym obłożeniu przewodów zachować odstępy między uchwytami 50–60 cm. Do łączenia pionowego lub bocznego używać dedykowanych elementów łączących PSHK i PSHKF. Należy stosować się do zaleceń producenta dotyczących maksymalnego obciążenia i nie przekraczać dopuszczalnej temperatury pracy.

FAQ

• Czy uchwyt PSH20 nadaje się do montażu na zewnątrz? Tak, zakres temperatur od -30°C do +80°C oraz materiał odporny na UV i wilgoć (poliamid) umożliwiają stosowanie w warunkach zewnętrznych, o ile nie występuje bezpośrednie narażenie na czynniki mechaniczne.
• Jak łączyć uchwyty jeden pod drugim? W tym celu należy użyć elementu łączącego PSHK (dla wersji standardowej) lub PSHKF (dla wersji szybkomocującej). Łączniki wsuwa się w odpowiednie gniazda uchwytów, tworząc stabilną kolumnę.
• Czy produkt jest samogasnący? Materiał jest trudnopalny i posiada odporność na rozżarzenie 750°C wg VDE 0471 – nie podtrzymuje palenia po usunięciu źródła ognia, a w przypadku pożaru emituje minimalną ilość halogenów i toksyn.
