Obejma kabłąkowa do szyn profilowanych PBSF 58-64mm 054227 | 05103733 PROTEC.class

Opis i Kluczowe Cechy

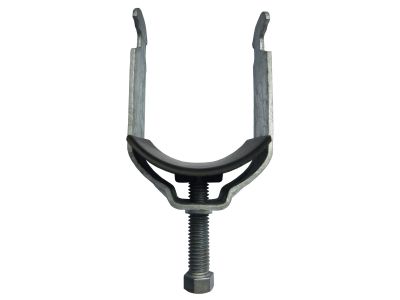

Obejma kabłąkowa PBSF 58-64mm o numerze katalogowym 054227 to profesjonalne rozwiązanie montażowe od renomowanego producenta PROTEC. Została zaprojektowana z myślą o bezpiecznym i stabilnym mocowaniu przewodów elektrycznych, kabli telekomunikacyjnych oraz rur instalacyjnych do konstrukcji wsporczych. Kluczowym elementem konstrukcyjnym jest zacisk oraz śruba wykonane z wysokogatunkowej stali, która została poddana procesowi cynkowania zanurzeniowego (ogniowego). Taka obróbka powierzchniowa gwarantuje wyjątkową odporność na korozję, co jest niezbędne w trudnych warunkach przemysłowych i zewnętrznych.

• Zakres mocowania: Obejma obsługuje elementy o średnicy zewnętrznej od 58 mm do 64 mm, co pozwala na precyzyjne dopasowanie do grubych kabli energetycznych lub rur osłonowych.
• Materiał dociskowy: Element dociskowy wykonany z polipropylenu (PP) zapewnia odpowiedni rozkład sił nacisku, chroniąc izolację kabla przed uszkodzeniami mechanicznymi.
• Bezpieczeństwo: Tworzywo jest bezhalogenowe, co oznacza, że w przypadku pożaru nie wydziela toksycznych gazów ani gęstego dymu.
• Kompatybilność: Konstrukcja stopy obejmy jest zoptymalizowana pod kątem montażu w szynach profilowych typu C o szerokości szczeliny wynoszącej 16-17 mm.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami branżowymi dotyczącymi osprzętu instalacyjnego. Zastosowanie stali ocynkowanej ogniowo zapewnia zgodność z normami antykorozyjnymi, co wydłuża żywotność instalacji w środowiskach o podwyższonej wilgotności. Wykorzystanie polipropylenu bezhalogenowego wpisuje się w nowoczesne wymogi bezpieczeństwa przeciwpożarowego dla obiektów użyteczności publicznej oraz infrastruktury przemysłowej, gdzie priorytetem jest ochrona ludzi i mienia przed skutkami spalania tworzyw sztucznych.

Zastosowanie

Obejma PBSF znajduje szerokie zastosowanie w zaawansowanych systemach tras kablowych. Jest idealnym wyborem do:

• Mocowania kabli na szynach profilowych w rozdzielniach i szafach sterowniczych.
• Prowadzenia instalacji w korytkach metalowych, gdzie wymagane jest punktowe unieruchomienie przewodów.
• Montażu rur instalacyjnych w pionach i poziomach kablowych w budownictwie przemysłowym.
• Zastosowań zewnętrznych dzięki wysokiej odporności na czynniki atmosferyczne wynikającej z cynkowania ogniowego.

Wskazówki Montażowe

Montaż obejmy jest szybki i intuicyjny dzięki zastosowaniu śruby z łbem sześciokątnym, co umożliwia użycie standardowych kluczy nasadowych lub płaskich. Aby zapewnić optymalną trwałość mocowania, należy:

• Wsunąć stopę obejmy w szczelinę szyny profilowej typu C (16-17 mm).
• Umieścić przewód lub rurę wewnątrz kabłąka, dbając o poprawne ułożenie elementu dociskowego z polipropylenu.
• Dokręcać śrubę sześciokątną z odpowiednim momentem, tak aby unieruchomić kabel, ale nie doprowadzić do deformacji jego izolacji lub struktury rury.
• W przypadku montażu pionowego, upewnić się, że obejma jest stabilnie osadzona w szynie przed ostatecznym dociągnięciem śruby.

FAQ

Czy obejma może być stosowana na zewnątrz budynków?
Tak, dzięki powłoce cynkowanej ogniowo (zanurzeniowo), stalowe elementy obejmy wykazują bardzo wysoką odporność na korozję atmosferyczną, co pozwala na długotrwałą eksploatację w warunkach zewnętrznych.

Do jakich szyn pasuje ten model?
Obejma jest dedykowana do wszystkich standardowych szyn profilowych typu C, których szerokość szczeliny mieści się w przedziale 16-17 mm.

Czy element dociskowy jest odporny na promieniowanie UV?
Element dociskowy wykonany jest z czarnego polipropylenu, który wykazuje standardową odporność na starzenie, jednak głównym atutem jest jego bezhalogenowość i bezpieczeństwo mechaniczne dla kabli.
