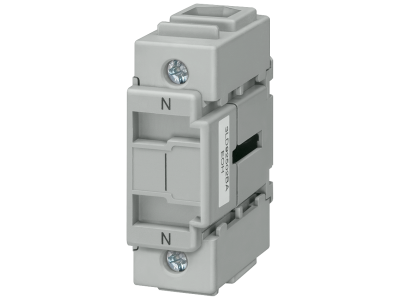

Zacisk przewodu neutralnego/ PE, przelotowy, do mocowania na podłodze, do 32A, wyposażenie | 3LD9220-2C Siemens

Alternatywny kod produktu: 3LD92202C

Opis i Kluczowe Cechy

Siemens SENTRON 3LD9220-2C to przelotowy zacisk przewodu neutralnego i ochronnego (PE) przeznaczony do montażu na podłodze rozdzielnicy. Zaprojektowany do pracy z prądem znamionowym do 32 A, zapewnia bezpieczne i pewne prowadzenie przewodów w instalacjach przemysłowych i komercyjnych. Stanowi dedykowane wyposażenie dla wyłączników głównych i awaryjnych serii 3LD2.

• Prąd znamionowy do 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Konstrukcja przelotowa: Ułatwia łączenie wielu przewodów neutralnych i ochronnych, zapewniając przejrzystą i uporządkowaną instalację.
• Przeznaczenie dla przewodu neutralnego i PE: Gwarantuje wyraźne rozdzielenie funkcji, co zwiększa bezpieczeństwo użytkowania i ułatwia identyfikację w rozdzielnicy.
• Kompatybilność z wyłącznikami SENTRON 3LD2: Dedykowane akcesorium do systemu 3LD – gwarantuje spójność montażu i niezawodność pracy całego układu.
• Montaż na podłodze (płycie montażowej): Stabilne mocowanie w rozdzielnicy, idealne do zastosowań wymagających przestrzennego rozmieszczenia komponentów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa oraz posiada certyfikat CE, potwierdzający zgodność z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Zacisk 3LD9220-2C znajduje zastosowanie wszędzie tam, gdzie niezbędne jest bezpieczne prowadzenie przewodów neutralnych i ochronnych w rozdzielnicach głównych i podrozdzielnicach.

• Wyposażenie wyłączników głównych i awaryjnych serii SENTRON 3LD2 w instalacjach przemysłowych.
• Budowa rozdzielnic dla systemów klimatyzacji, wentylacji oraz maszyn obróbczych.
• Realizacja bezpiecznych połączeń w układach dystrybucji energii w zakładach produkcyjnych i magazynach.

Wskazówki Montażowe

Montaż i podłączenie zacisku może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Zacisk mocuje się do płyty montażowej (podłogi rozdzielnicy) za pomocą odpowiednich śrub. Przekrój przewodów należy dobrać do prądu znamionowego 32 A. Moment dokręcania śrub zacisków musi być zgodny z dokumentacją techniczną producenta.

FAQ

• Czy zacisk jest przystosowany zarówno do przewodu neutralnego, jak i ochronnego? Tak – konstrukcja zacisku umożliwia bezpieczne podłączenie zarówno przewodu neutralnego (N), jak i ochronnego (PE).
• Jaki jest maksymalny prąd znamionowy zacisku? Zacisk dopuszcza pracę z prądem do 32 A, co pozwala na stosowanie w obwodach o znacznym obciążeniu.
• Czy zacisk można montować na szynie DIN TH35? Nie – ten model przeznaczony jest wyłącznie do montażu na płycie montażowej (mocowanie na podłodze rozdzielnicy).
