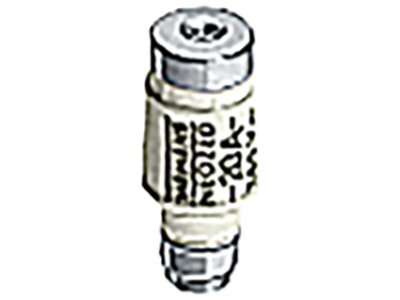

Wkładka topikowa NEOZED, D01, 4 A, gG, Un AC: 400 V, Un DC: 250 V | 5SE2304 Siemens

Alternatywny kod produktu: 5SE2304

Opis i Kluczowe Cechy

Wkładka topikowa NEOZED D01 (symbol 5SE2304) o prądzie znamionowym 4 A i napięciu znamionowym 400 V AC / 250 V DC. Charakterystyka gG (ogólnego zastosowania) zapewnia skuteczną ochronę przewodów i urządzeń elektrycznych przed przeciążeniem i zwarciem. Wyposażona w cynowane nakładki stykowe, które gwarantują niską rezystancję styku i wysoką odporność na korozję. Rozmiar D01 umożliwia łatwą wymianę w standardowych podstawach bezpiecznikowych NEOZED.

• Prąd znamionowy 4 A: Precyzyjna ochrona obwodów o niewielkim obciążeniu przed przeciążeniem i zwarciem bez ryzyka uszkodzenia odbiorników.
• Napięcie znamionowe AC 400 V / DC 250 V: Uniwersalne zastosowanie zarówno w instalacjach prądu przemiennego, jak i stałego – np. w układach sterowania i sygnalizacji.
• Charakterystyka gG (ogólnego zastosowania): Zapewnia selektywność w rozdzielnicach oraz niezawodne działanie przy obciążeniach mieszanych (oświetlenie, gniazda, odbiorniki).
• Cynowane nakładki stykowe: Zwiększona przewodność elektryczna i odporność na utlenianie – trwałe i pewne połączenie w podstawie bezpiecznikowej.
• Rozmiar D01 (system NEOZED): Kompatybilność z podstawami bezpiecznikowymi NEOZED D01, łatwa i szybka wymiana wkładki przy zachowaniu pełnej zgodności mechanicznej.

Zgodność z Normami

Wkładka topikowa NEOZED D01 spełnia wymagania europejskich norm dotyczących bezpieczników topikowych (IEC/EN). Posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia.

Zastosowanie

Wkładka topikowa przeznaczona jest do ochrony przewodów i urządzeń elektrycznych w obwodach prądu przemiennego i stałego. Sprawdza się zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Ochrona przewodów i kabli w rozdzielnicach mieszkaniowych i administracyjnych przed skutkami przeciążeń i zwarć.
• Zabezpieczenie odbiorników o charakterze rezystancyjnym i indukcyjnym (np. ogrzewanie, oświetlenie, układy sterowania).
• Stosowanie w obwodach prądu stałego o napięciu do 250 V DC – np. w zasilaczach buforowych, układach sygnalizacji.
• Jako wkładka zapasowa w podstawach bezpiecznikowych NEOZED D01 w istniejących instalacjach.

Wskazówki Montażowe

Montaż i wymianę wkładki topikowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed jakimikolwiek pracami należy bezwzględnie odłączyć napięcie w obwodzie i upewnić się, że jest ono wyłączone. Wkładkę należy umieścić w odpowiedniej podstawie bezpiecznikowej NEOZED D01 (np. na szynie TH35 lub płycie montażowej). Przekrój przewodów przyłączonych do podstawy musi być dobrany do prądu znamionowego zabezpieczenia (4 A) zgodnie z normami instalacyjnymi. Po zamontowaniu należy sprawdzić pewność osadzenia wkładki – nie stosować nadmiernej siły.

FAQ

• Czy wkładka 5SE2304 nadaje się do ochrony silników elektrycznych? Charakterystyka gG przeznaczona jest do ogólnego zastosowania (ochrona przewodów). Do ochrony silników zaleca się wkładki o charakterystyce aM (ochrona zwarciowa). W przypadku wątpliwości należy skonsultować projekt instalacji z elektrykiem.
• Jaka jest żywotność cynowanych nakładek stykowych? Cynowanie zapewnia długotrwałą ochronę przed korozją i niską rezystancję styku. Nie ma określonego czasu eksploatacji – zależy od warunków środowiskowych i liczby cykli wymiany. Regularne przeglądy instalacji pozwalają ocenić stan styków.
• Czy można stosować tę wkładkę w obwodach trójfazowych? Tak, wkładka może być używana w każdym z przewodów fazowych w układzie trójfazowym, pamiętając o konieczności zachowania selektywności i odpowiedniej koordynacji z aparaturą poprzedzającą.
