Nasuwka przewodowa MS 6,3/6 (opak 100szt) | MS_6,3-6/100 Erko

Opis i Kluczowe Cechy

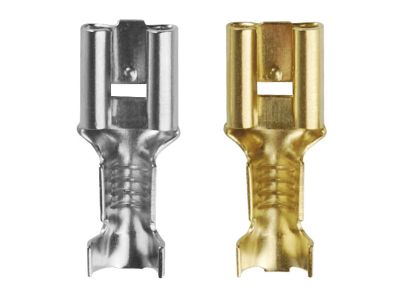

Nasuwka przewodowa MS 6,3/6 marki ERKO to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń rozłącznych w instalacjach elektrycznych. Wykonana z wysokiej jakości mosiądzu, charakteryzuje się doskonałą przewodnością elektryczną oraz odpornością na korozję, co jest kluczowe dla zachowania ciągłości obwodu w długofalowej eksploatacji. Produkt posiada specjalne zawinięcie na żyle przewodu oraz na izolacji, co gwarantuje wysoką wytrzymałość mechaniczną na wyrwanie oraz chroni przewód przed nadmiernym zginaniem w miejscu styku.

• Szeroki zakres przekrojów: Obsługuje przewody o przekroju od 0,5 mm² do 6 mm², co czyni ją uniwersalnym rozwiązaniem w szafach sterowniczych i instalacjach pojazdowych.
• Rozmiar wsuwki: Standardowy wymiar 6,3 mm zapewnia kompatybilność z większością powszechnie stosowanych konektorów i urządzeń elektrycznych.
• Materiał: Czysty mosiądz bez pokrycia galwanicznego, idealny do specyficznych zastosowań wymagających wysokiej plastyczności podczas zaprasowywania.
• Opakowanie zbiorcze: Zestaw zawiera 100 sztuk, co optymalizuje koszty zakupu dla profesjonalnych instalatorów i prefabrykatorów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co potwierdza jego niezawodność w aplikacjach przemysłowych. Nasuwki mosiężne ERKO są produkowane zgodnie z wytycznymi zawartymi w normach:

• DIN 46247: Określająca wymagania dla nasuwek bez izolacji.
• DIN 46248: Dotycząca wymiarów i konstrukcji konektorów płaskich.
• DIN 4634 oraz DIN 46225: Definiujące standardy dla końcówek kablowych i ich formowania.

Zastosowanie

Nasuwka MS 6,3/6 znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest pewne połączenie elektryczne z możliwością szybkiego rozłączenia. Jest niezastąpiona w:

• Budowie maszyn i urządzeń przemysłowych (systemy sterowania).
• Instalacjach elektrycznych w branży automotive (wiązki kablowe, przekaźniki).
• Sprzęcie AGD oraz urządzeniach elektrotermicznych.
• Prefabrykacji rozdzielnic niskiego napięcia, gdzie służy do podłączania aparatury modułowej i sygnalizacyjnej.

Wskazówki Montażowe

Aby zapewnić bezawaryjne działanie instalacji, należy przestrzegać poniższych zasad montażu:

• Dobór narzędzi: Do zaprasowania należy użyć profesjonalnej praski dedykowanej do końcówek nieizolowanych. W zależności od specyfiki projektu, zaleca się formę zaprasowania typu „B” (zawinięcie skrzydełek na żyle i izolacji).
• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części zaciskowej nasuwki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły.
• Kontrola jakości: Po zaprasowaniu należy upewnić się, że połączenie jest sztywne, a skrzydełka nasuwki obejmują zarówno miedzianą żyłę, jak i fragment izolacji przewodu, co zapobiega karbowaniu i pękaniu miedzi.

FAQ

• Czy nasuwka nadaje się do przewodów aluminiowych? Choć mosiądz wykazuje pewną tolerancję, w przypadku instalacji aluminiowych zaleca się szczególną ostrożność i stosowanie odpowiednich past stykowych lub dedykowanych końcówek bimetalicznych, aby uniknąć korozji elektrochemicznej.
• Jaka praska będzie odpowiednia do tego modelu? Należy stosować narzędzia ERKO lub inne markowe praski przeznaczone do konektorów płaskich nieizolowanych o zakresie do 6 mm².
• Czy produkt posiada izolację? Nie, model MS 6,3/6 jest nasuwką nieizolowaną. W razie potrzeby należy zastosować dedykowane nasuwki izolacyjne lub koszulki termokurczliwe po wykonaniu połączenia.
