Nasuwka przewodowa MS 6,3/1 (opak 100szt) | MS_6,3-1/100 Erko

Opis i Kluczowe Cechy

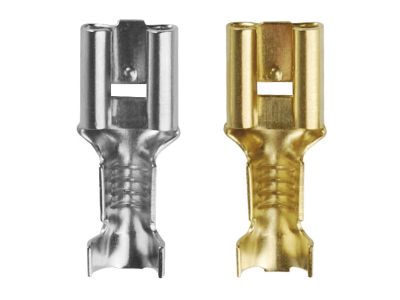

Nasuwka przewodowa MS 6,3/1 od renomowanego polskiego producenta ERKO to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu niezawodnych i trwałych połączeń w instalacjach elektrycznych. Wykonana z wysokogatunkowego mosiądzu, charakteryzuje się doskonałą przewodnością elektryczną oraz odpornością na korozję, co jest kluczowe dla zachowania ciągłości obwodu w długofalowej eksploatacji. Konstrukcja nasuwki przewiduje specjalne zawinięcie na żyle przewodu oraz na izolacji, co gwarantuje wysoką wytrzymałość mechaniczną na wyrwanie oraz zabezpiecza połączenie przed drganiami.

• Materiał: Wysokiej jakości mosiądz zapewniający optymalne parametry elektryczne.
• Rozmiar wsuwki: Standardowe 6,3 mm, kompatybilne z większością złączy konektorowych w przemyśle i motoryzacji.
• Zakres przekrojów: Szeroki zakres obsługiwanych przewodów od 0,5 mm² do 1,0 mm² (zgodnie z typoszeregiem MS 6,3/1).
• Bezpieczeństwo: Podwójne zaciskanie (na żyle i izolacji) zwiększa stabilność montażu.
• Opakowanie: Zbiorcze opakowanie zawierające 100 sztuk, idealne dla prefabrykacji rozdzielnic i prac serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne standardy techniczne, co pozwala na jego stosowanie w wymagających aplikacjach przemysłowych. Nasuwki mosiężne ERKO są produkowane zgodnie z wytycznymi zawartymi w normach DIN 46247, DIN 46248, DIN 4634 oraz DIN 46225. Zgodność z tymi dokumentami normalizacyjnymi gwarantuje pełną zamienność z innymi komponentami systemowymi oraz pewność, że parametry geometryczne i materiałowe odpowiadają najwyższym standardom bezpieczeństwa elektrotechnicznego.

Zastosowanie

Nasuwki MS 6,3/1 znajdują szerokie zastosowanie wszędzie tam, gdzie wymagane jest szybkie i rozłączne połączenie elektryczne o niskiej rezystancji przejścia. Są niezastąpione w:

• Automatyce przemysłowej: Łączenie elementów sterowniczych w szafach i pulpitach.
• Branży Automotive: Instalacje niskonapięciowe w pojazdach mechanicznych i maszynach rolniczych.
• Sprzęcie AGD: Wewnętrzne okablowanie urządzeń grzewczych i silnikowych.
• Prefabrykacji rozdzielnic: Tworzenie mostków i połączeń pomocniczych na aparatach modułowych wyposażonych w styki płaskie.

Wskazówki Montażowe

Aby zapewnić bezawaryjne działanie instalacji, należy zwrócić szczególną uwagę na proces zaprasowywania. Prawidłowy montaż obejmuje:

• Dobór narzędzia: Należy stosować dedykowane praski do końcówek konektorowych nieizolowanych, które realizują zawinięcie skrzydełek nasuwki w kształt litery "B".
• Przygotowanie przewodu: Izolację należy zdjąć na długości odpowiadającej części zaciskowej, dbając o to, by nie uszkodzić poszczególnych drucików żyły.
• Kontrola wizualna: Po zaprasowaniu należy upewnić się, że izolacja przewodu jest stabilnie trzymana przez tylne skrzydełka nasuwki, a żyła miedziana wypełnia całą przestrzeń roboczą styku.
• Forma zaprasowania: W zależności od specyfiki projektu, można stosować zaprasowanie owalne lub trapezowe, o ile narzędzie jest certyfikowane do danego typu końcówki.

FAQ

1. Czy nasuwki MS 6,3/1 można stosować z przewodami aluminiowymi?
Choć opis ogólny wspomina o instalacjach aluminiowych i miedzianych, w przypadku nasuwek mosiężnych o małych przekrojach zaleca się stosowanie ich głównie z przewodami miedzianymi (Cu), aby uniknąć zjawiska korozji elektrochemicznej na styku różnych metali.

2. Jaki jest maksymalny prąd obciążenia dla tej nasuwki?
Obciążalność prądowa zależy od przekroju zastosowanego przewodu. Dla przewodu 1,0 mm² prąd długotrwały powinien być zgodny z tabelami obciążalności dla danej temperatury otoczenia i typu izolacji.

3. Czy nasuwka wymaga dodatkowej izolacji po zaciśnięciu?
W miejscach, gdzie istnieje ryzyko zwarcia lub wymagany jest wyższy stopień ochrony IP, zaleca się stosowanie dedykowanych osłonek izolacyjnych (nasuwek miękkich) lub rurek termokurczliwych.
