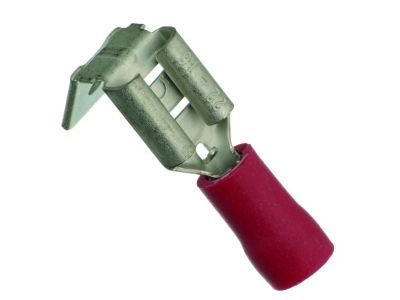

Nasuwka konektorowa rozgałęźna 4-6,0mm 6,3x0,8 PFSHIA 4060/6308 (opak 50szt) 054688 | 05104214 PROTEC.class

Alternatywny kod produktu: 054688

Opis i Kluczowe Cechy

Nasuwka konektorowa rozgałęźna PFSHIA 4060/6308 (symbol 05104214) to uniwersalne złącze przeznaczone do przewodów linkowych i bardzo cienkich o przekroju 4–6,0 mm². Wykonana z mosiądzu (CuZn) ocynkowanego galwanicznie, zapewnia trwałe i niskorezystancyjne połączenie. Złącze płaskie 6,3×0,8 mm, wyposażone w 1 wsuwkę i 1 nasuwkę, ułatwia szybkie rozgałęzianie obwodów. Poszerzona izolacja PVC (system easy entry) upraszcza wprowadzanie przewodu, a zakres temperatury pracy ciągłej od -10°C do +75°C gwarantuje niezawodność w typowych warunkach instalacyjnych.

• Materiał – mosiądz (CuZn) ocynkowany: odporność na korozję i stabilność mechaniczna przy wielokrotnym montażu.
• Przeznaczenie do przewodów linkowych i bardzo cienkich 4–6,0 mm²: bezpieczne łączenie przewodów o małej średnicy bez ryzyka uszkodzenia żył.
• Poszerzona izolacja PVC – easy entry: szybkie i pewne wprowadzenie przewodu, redukcja czasu montażu.
• Złącze płaskie 6,3×0,8 mm (1× wsuwka + 1× nasuwka): możliwość wykonania rozgałęzienia lub przedłużenia linii bez dodatkowych listew.
• Temperatura pracy ciągłej -10°C ÷ +75°C: stabilne parametry w szerokim zakresie temperatur, odpowiednie do standardowych instalacji wewnętrznych.

Zgodność z Normami

Produkt został wykonany zgodnie z obowiązującymi europejskimi normami dotyczącymi złączy elektrycznych oraz posiada certyfikację CE. Materiał i proces galwanizacji zapewniają wymaganą odporność korozyjną i niską rezystancję przejścia.

Zastosowanie

Nasuwka konektorowa rozgałęźna sprawdza się w instalacjach, gdzie wymagane jest szybkie i pewne łączenie przewodów o małych przekrojach. Polecana do:

• Rozgałęziania obwodów w puszkach instalacyjnych i rozdzielnicach.
• Przedłużania przewodów sygnałowych i sterowniczych w automatyce budynkowej.
• Podłączania przewodów do styczników, przekaźników i modułów PLC w szafach sterowniczych.
• Montażu oświetlenia i gniazd w instalacjach natynkowych i podtynkowych.

Wskazówki Montażowe

Montaż powinien być wykonywany przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed zaciśnięciem należy odizolować przewód na odpowiednią długość (zgodnie z zaleceniami producenta) oraz dobrać narzędzie zaciskowe odpowiednie do przekroju 4–6,0 mm². Należy stosować wyłącznie przewody linkowe lub bardzo cienkie. Po zaciśnięciu sprawdzić mechaniczne trzymanie izolacji (easy entry) oraz brak wystających żył. Wyłącznik różnicowoprądowy i zabezpieczenie nadprądowe w obwodzie dobierać zgodnie z parametrami instalacji.

FAQ

• Czy nasuwkę można stosować do przewodów sztywnych (DY)? Produkt jest przeznaczony do przewodów linkowych i bardzo cienkich. Do przewodów sztywnych należy użyć złączy o odpowiedniej konstrukcji.
• Jaki jest stopień ochrony złącza? Samo złącze nie posiada określonego stopnia IP – stosowane wewnątrz puszek lub rozdzielnic, gdzie wymagane jest IP20 lub wyższe w zależności od obudowy.
• Czy izolacja PVC pozwala na pracę w podwyższonej temperaturze? Zakres pracy ciągłej to -10°C ÷ +75°C. Powyżej tej temperatury parametry izolacji ulegają pogorszeniu – nie należy stosować w bezpośrednim sąsiedztwie źródeł ciepła.
