Nasuwka konektorowa rozgałęźna 0,5-1,0mm 6,3x0,8 PFSHIA0510/6308 (opak 100szt) 054686 | 05104212 PROTEC.class

Alternatywny kod produktu: 054686

Opis i Kluczowe Cechy

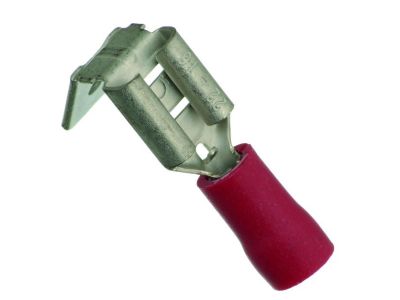

Nasuwka konektorowa rozgałęźna o symbolu 05104212 (PFSHIA0510/6308) to element łączeniowy przeznaczony do przewodów linkowych i bardzo cienkich o przekroju 0,5–1,0 mm. Wykonana z mosiądzu CuZn ocynkowanego galwanicznie, wyposażona w poszerzoną izolację PVC easy entry, która ułatwia wprowadzenie przewodu. Złącze płaskie 6,3×0,8 mm oraz konfiguracja 1× wsuwka i 1× nasuwka umożliwiają szybkie i bezpieczne rozgałęzienie obwodu.

• Materiał mosiądz (CuZn) ocynkowany galwanicznie: zapewnia odporność na korozję i trwałe połączenie elektryczne.
• Poszerzona izolacja PVC (easy entry): ułatwia wprowadzenie przewodu, skracając czas montażu i redukując ryzyko uszkodzenia izolacji.
• Zakres przekroju przewodów 0,5–1,0 mm: dedykowana do przewodów linkowych oraz bardzo cienkich, stosowanych w instalacjach sterowniczych i sygnalizacyjnych.
• Temperatura pracy ciągłej od –10°C do +75°C: szeroki zakres termiczny umożliwia stosowanie w zróżnicowanych warunkach środowiskowych.
• Konfiguracja 1× wsuwka + 1× nasuwka: pozwala na łatwe wykonanie rozgałęzienia bez konieczności stosowania dodatkowych listew łączeniowych.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz wymogami certyfikacji CE, zapewniającymi bezpieczeństwo i niezawodność w instalacjach elektrycznych.

Zastosowanie

Nasuwka rozgałęźna znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i estetyczne rozgałęzienie cienkich przewodów – w rozdzielnicach, puszkach instalacyjnych oraz szafach sterowniczych.

• Rozgałęzianie przewodów sygnałowych w układach automatyki budynkowej.
• Łączenie przewodów sterowniczych w szafach rozdzielczych i sterowniczych.
• Tworzenie odgałęzień w instalacjach oświetleniowych i gniazd wtykowych.
• Połączenia w systemach alarmowych, domofonowych i sieciach niskoprądowych.

Wskazówki Montażowe

Montaż nasuwki może być przeprowadzony wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przewód należy odizolować na długość odpowiednią do głębokości tulei, a następnie wcisnąć go do oporu w tuleję – izolacja PVC easy entry ułatwia tę czynność. Dla uzyskania pewnego połączenia zaleca się użycie zatrzaskowej końcówki lub lekkie dociśnięcie izolacji. Nie stosować nadmiernej siły – konstrukcja nasuwki gwarantuje pewny kontakt przy prawidłowym wprowadzeniu przewodu. Po montażu sprawdzić wytrzymałość mechaniczną połączenia.

FAQ

• Jakie przewody można łączyć za pomocą tej nasuwki? Nasuwka przeznaczona jest do przewodów linkowych i bardzo cienkich (drucikowych) o przekroju od 0,5 do 1,0 mm. Nie nadaje się do przewodów sztywnych (drutowych) o większej średnicy.
• Jaki jest zakres temperatur pracy? Producent podaje zakres od –10°C do +75°C, co pozwala na stosowanie w większości standardowych instalacji wewnętrznych oraz w przestrzeniach nieogrzewanych.
• Czy nasuwka jest izolowana? Tak, wyposażona jest w poszerzoną izolację PVC (system easy entry), która chroni przed przypadkowym zwarciem i ułatwia wprowadzenie przewodu.
