Nasuwka konektorowa płaska izolowana PFSHVI0510/4808 0,5-1,0mm2 (opak 100szt) 054672 | 05104198 PROTEC.class

Alternatywny kod produktu: 054672

Opis i Kluczowe Cechy

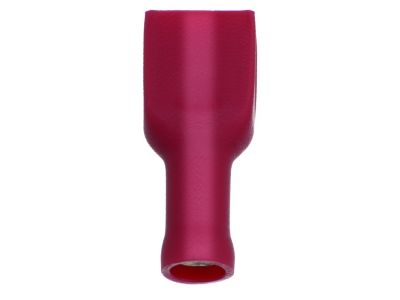

Nasuwka konektorowa płaska izolowana PFSHVI0510/4808 (symbol 05104198) przeznaczona jest do przewodów linkowych i bardzo cienkich o przekroju od 0,5 do 1,0 mm². Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie, zapewnia pewne i trwałe połączenie. Poszerzona izolacja z poliamidu (PA) ułatwia wprowadzenie przewodu (easy entry), co przyspiesza montaż i zwiększa komfort pracy. Nasuwka w całości izolowana, kolor czerwony. Temperatura pracy ciągłej od -10°C do +75°C. Opakowanie zbiorcze – 100 sztuk.

• Przekrój przewodu 0,5–1,0 mm²: dostosowana do popularnych przewodów linkowych i bardzo cienkich, stosowanych w instalacjach niskiego napięcia.
• Mosiądz CuZn + ocynk galwaniczny: wysoka odporność na korozję i pewny kontakt elektryczny przez cały okres eksploatacji.
• Poszerzona izolacja PA (easy entry): ułatwia szybkie i bezbłędne wprowadzenie przewodu, minimalizując ryzyko uszkodzenia końcówki.
• Pełna izolacja: bezpieczeństwo przed przypadkowym zwarciem oraz ochrona przed dotykiem.
• Temperatura pracy -10°C ÷ +75°C: szeroki zakres umożliwia stosowanie w różnych warunkach otoczenia.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony do montażu w instalacjach elektrycznych zgodnych z obowiązującymi przepisami (w tym normą PN-EN 60352-2).

Zastosowanie

Nasuwka konektorowa płaska izolowana PFSHVI0510 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne łączenie przewodów o małych przekrojach.

• Łączenie przewodów w puszkach rozgałęźnych i instalacyjnych.
• Podłączanie odbiorników końcowych w sterowaniu oświetleniem i sygnalizacji.
• Montaż w układach automatyki przemysłowej i budynkowej (styki przekaźników, styczników).
• Prace serwisowe i modernizacyjne w istniejących instalacjach elektrycznych.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i upewnić się, że obwód jest wyłączony. Przewód przed włożeniem do nasuwki należy odpowiednio odizolować – długość izolacji powinna odpowiadać głębokości osłony. Do zaciskania używać dedykowanych narzędzi zaciskowych (np. szczęk o profilu płaskim) zgodnie z zaleceniami producenta. Po zaciśnięciu należy sprawdzić mechaniczne osadzenie izolacji na przewodzie.

FAQ

• Czy nasuwka jest w całości izolowana? Tak, wykonanie w pełni izolowane – cała powierzchnia nasuwki jest zabezpieczona izolacją z poliamidu (PA), co zapewnia ochronę przed przypadkowym zwarciem i dotykiem.
• Jaki zakres temperatury pracy? Nasuwka może być stosowana w temperaturze ciągłej od -10°C do +75°C. Należy unikać pracy powyżej tej granicy, aby nie uszkodzić izolacji.
• Jakie przewody mogę łączyć? Przeznaczona wyłącznie do przewodów linkowych i bardzo cienkich o przekroju 0,5–1,0 mm². Nie stosować do przewodów sztywnych jednożyłowych o większym przekroju.
