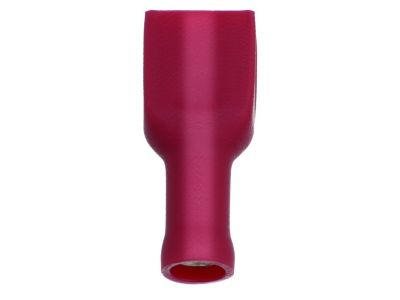

Nasuwka konektorowa płaska izolowana PFSHVI0510/4805 0,5-1,0mm2 (opak 100szt) 054671 | 05104197 PROTEC.class

Alternatywny kod produktu: 054671

Opis i Kluczowe Cechy

Nasuwka konektorowa płaska izolowana PFSHVI0510 (symbol 05104197) przeznaczona jest do łączenia przewodów linkowych oraz bardzo cienkich o przekroju od 0,5 do 1,0 mm². Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie, zapewnia trwałe i przewodne połączenie. Poszerzona izolacja z poliamidu (PA) typu easy entry ułatwia szybkie i pewne wprowadzenie przewodu. Produkt dostarczany w opakowaniu 100 sztuk, kolor czerwony.

• Zakres przekroju 0,5‑1,0 mm²: dedykowany do przewodów linkowych i bardzo cienkich – gwarantuje pewny zacisk bez ryzyka uszkodzenia żył.
• Materiał mosiądz CuZn z ocynkiem galwanicznym: wysoka odporność korozyjna i stabilne parametry elektryczne w długim okresie eksploatacji.
• Poszerzona izolacja PA easy entry: ułatwia wprowadzenie przewodu do nasuwki, przyśpieszając montaż i minimalizując ryzyko nieprawidłowego osadzenia.
• Temperatura pracy ciągłej od -10°C do +75°C: zapewnia niezawodność w zmiennych warunkach środowiskowych w instalacjach wewnątrz budynków.
• W całości izolowana konstrukcja: dodatkowe bezpieczeństwo użytkowania, eliminuje ryzyko przypadkowego kontaktu z elementami pod napięciem.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm międzynarodowych oraz posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej.

Zastosowanie

Nasuwka konektorowa płaska izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i szybkie łączenie przewodów linkowych w instalacjach elektrycznych i sterowniczych.

• Instalacje w rozdzielnicach i puszkach elektrycznych – jako element zakończeń przewodów.
• Łączenie przewodów w układach automatyki przemysłowej i sterowania.
• Prace serwisowe i naprawcze przy przewodach o małych przekrojach (np. w urządzeniach AGD, RTV).
• Tworzenie wiązek przewodów w szafach sterowniczych i tablicach rozdzielczych.

Wskazówki Montażowe

Montaż nasuwki konektorowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz odpowiednie narzędzie zaciskowe zgodne z typem nasuwki; przekrój przewodu musi mieścić się w zakresie 0,5–1,0 mm². Po zacisnięciu sprawdź mechaniczne i elektryczne połączenie. Pamiętaj o zachowaniu temperatury pracy w przedziale -10°C do +75°C.

FAQ

• Czy nasuwka nadaje się do przewodów sztywnych (drutów)? Nie – nasuwka przeznaczona jest wyłącznie do przewodów linkowych oraz bardzo cienkich. Przewody sztywne mogą nie uzyskać prawidłowego zacisku.
• Jaki jest stopień ochrony (IP) tej nasuwki? Producent nie podaje stopnia IP. Nasuwka w całości izolowana zapewnia ochronę podstawową przed dotykiem, ale nie jest przeznaczona do pracy w warunkach wilgoci lub zanurzenia – typowe zastosowanie wewnątrz rozdzielnic i puszek.
• W jakiej temperaturze mogę stosować nasuwkę? Dopuszczalna temperatura pracy ciągłej wynosi od -10°C do +75°C. Poza tym zakresem parametry izolacji i styku mogą ulec pogorszeniu.
