Nasuwka konektorowa płaska izolowana PFSHVI0510/2808 0,5-1,0mm2 (opak 100szt) 054670 | 05104196 PROTEC.class

Alternatywny kod produktu: 054670

Opis i Kluczowe Cechy

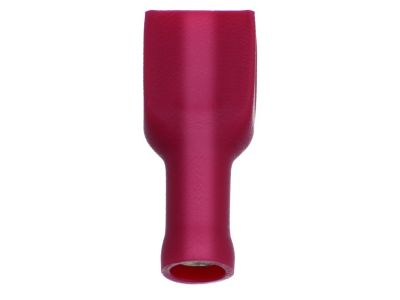

Nasuwka konektorowa płaska izolowana PFSHVI0510 (symbol 05104196) to element łączeniowy przeznaczony do przewodów linkowych i bardzo cienkich o przekroju 0,5–1,0 mm². Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP i ocynkowana galwanicznie, zapewnia trwałe i bezpieczne połączenie. Dzięki poszerzonej izolacji z poliamidu (PA) easy entry montaż jest szybki i intuicyjny. Dostarczana w opakowaniu zbiorczym 100 sztuk, w kolorze czerwonym (identyfikacja wizualna przekroju).

• Przekrój 0,5–1,0 mm²: optymalne dopasowanie do przewodów linkowych i bardzo cienkich, stosowanych w instalacjach sterowniczych i sygnalizacyjnych.
• Mosiądz (CuZn) + galwaniczne ocynkowanie: wysoka odporność na korozję i stabilny kontakt elektryczny w długim okresie eksploatacji.
• Poszerzona izolacja PA easy entry: ułatwia wprowadzanie przewodu, redukuje ryzyko uszkodzenia izolacji i przyspiesza montaż.
• Metalowe wsparcie izolacji Cu-ETP: zwiększa mechaniczną wytrzymałość połączenia i zabezpiecza przed wytarciem izolacji.
• Zakres temperatury pracy ciągłej -10°C ÷ +75°C: gwarantuje niezawodność w typowych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek izolowanych oraz posiada oznaczenie CE. Zaprojektowany i wyprodukowany zgodnie z obowiązującymi standardami branżowymi, co potwierdza jego jakość i bezpieczeństwo użytkowania.

Zastosowanie

Nasuwka konektorowa PFSHVI0510 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i izolowane połączenie przewodów o małych przekrojach – szczególnie w obwodach sterowania, sygnalizacji i automatyki.

• Łączenie przewodów w szafach sterowniczych i rozdzielnicach.
• Podłączanie czujników, przycisków i elementów sygnalizacyjnych.
• Instalacje w systemach alarmowych, BMS i automatyce budynkowej.
• Szybkie łączenie w prototypach i urządzeniach laboratoryjnych.

Wskazówki Montażowe

Montaż i podłączanie nasuwek konektorowych może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Przewód należy odizolować na długość odpowiednią do głębokości złączki, a następnie wcisnąć do oporu w nasuwkę. Siłę docisku dobierać zgodnie z zaleceniami producenta – nie stosować nadmiernej siły. Przekrój przewodu musi mieścić się w deklarowanym zakresie 0,5–1,0 mm².

FAQ

• Czy nasuwka nadaje się do przewodów drutowych? Nasuwka PFSHVI0510 przeznaczona jest przede wszystkim do przewodów linkowych i bardzo cienkich. W przypadku przewodów drutowych zalecamy sprawdzenie zgodności w dokumentacji technicznej producenta.
• Jaki kolor ma nasuwka dla przekroju 0,5–1,0 mm²? Dla tego zakresu kolor izolacji to czerwony, co ułatwia identyfikację wizualną podczas montażu i serwisu.
• Czy można stosować nasuwkę w instalacjach zewnętrznych? Produkt nie ma określonego stopnia ochrony IP. Zalecamy stosowanie w suchych pomieszczeniach lub w obudowach o odpowiedniej szczelności.
