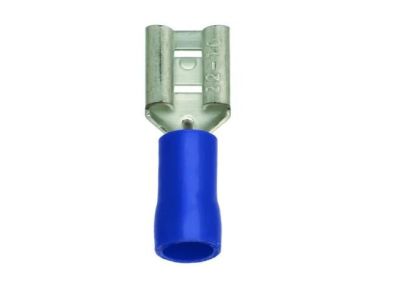

Nasuwka konektorowa płaska 1,5-2,5 4,8x0,8mm PFSHI 1525/4808 (opak 100szt) 054666 | 05104192 PROTEC.class

Alternatywny kod produktu: 054666

Opis i Kluczowe Cechy

Nasuwka konektorowa płaska PFSHI 1525/4808 (indeks 05104192) przeznaczona do przewodów linkowych i bardzo cienkich, wykonana zgodnie z normą DIN 46245. Jej przekrój 1,5–2,5 mm² oraz płaski styk o wymiarach 4,8×0,8 mm zapewniają pewne i powtarzalne połączenie. Izolowana tuleja z poliamidu (PA) z poszerzoną geometrią „easy entry” ułatwia wprowadzenie przewodu, a metalowa podkładka z miedzi Cu-ETP stabilizuje izolację podczas zaciskania. Produkt w opakowaniu zbiorczym 100 sztuk.

• Przekrój przewodu 1,5–2,5 mm²: odpowiedni do typowych przewodów linkowych i cienkożyłowych stosowanych w instalacjach elektrycznych.
• Styk 4,8×0,8 mm: uniwersalny wymiar nasuwki, kompatybilny z popularnymi złączami płaskimi w osprzęcie elektrotechnicznym.
• Materiał: mosiądz (CuZn) ocynkowany galwanicznie: wysoka przewodność elektryczna i odporność na korozję, co wydłuża żywotność połączenia.
• Poszerzona izolacja PA z systemem „easy entry”: ułatwia wsuwanie przewodu i zapewnia lepsze prowadzenie izolacji podczas zaciskania.
• Temperatura pracy ciągłej od -10°C do +75°C: szeroki zakres termiczny, odpowiedni do standardowych warunków pracy w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Nasuwka konektorowa PFSHI 1525/4808 została zaprojektowana i wykonana zgodnie z normą DIN 46245 (części 1–3), która określa wymiary, materiały i wymagania dla nasuwek izolowanych. Produkt posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Dzięki izolowanej tulei i precyzyjnym wymiarom nasuwka sprawdza się w różnorodnych aplikacjach elektrotechnicznych, szczególnie przy łączeniu przewodów linkowych z zaciskami płaskimi.

• Łączenie przewodów złączami szybkozłącznymi w rozdzielnicach i szafach sterowniczych.
• Zaciskanie przewodów do styków przekaźników, styczników i wyłączników instalacyjnych.
• Budowa układów sygnalizacji i automatyki przemysłowej oraz domowej.
• Wykonywanie połączeń w osprzęcie elektroinstalacyjnym, gdzie wymagana jest izolowana nasuwka płaska.

Wskazówki Montażowe

Montaż i zaciskanie nasuwki może być wykonywane wyłącznie przez personel z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do zaciskania używaj narzędzi przeznaczonych do nasuwek izolowanych, zalecane jest stosowanie szczęk o profilu dopasowanym do wymiarów tulei. Przekrój przewodu musi być dobrany do zakresu nasuwki (1,5–2,5 mm²). Po zaciskaniu sprawdź mechaniczne i elektryczne połączenie.

FAQ

• Czy nasuwka jest izolowana? Tak, posiada izolowaną tuleję z poliamidu (PA) z poszerzoną geometrią ułatwiającą wprowadzenie przewodu („easy entry”).
• Jaka jest temperatura pracy nasuwki? Producent deklaruje ciągłą temperaturę pracy od -10°C do +75°C.
• Do jakich przewodów jest przeznaczona? Do przewodów linkowych i bardzo cienkich o przekroju znamionowym 1,5–2,5 mm². Nie stosować do przewodów drutowych (sztywnych) bez wcześniejszego sprawdzenia.
