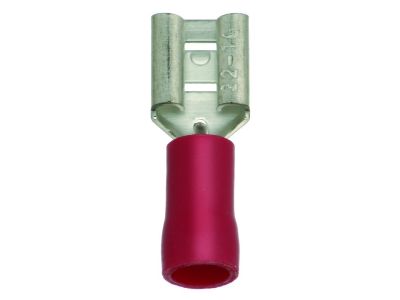

Nasuwka konektorowa płaska 1,5-2,5 2,8x0,5mm PFSHI 1525/2805 (opak 100szt) 054663 | 05104189 PROTEC.class

Alternatywny kod produktu: 054663

Opis i Kluczowe Cechy

Nasuwka konektorowa płaska PFSHI 1525/2805 (symbol 05104189) przeznaczona jest do szybkiego i pewnego łączenia przewodów linkowych oraz bardzo cienkich o przekroju od 1,5 do 2,5 mm². Końcówka o wymiarach 2,8×0,5 mm zapewnia kompatybilność z płaskimi gniazdami nasuwkowymi. Wykonana z mosiądzu (CuZn) z galwanicznym ocynkowaniem i metalowym wsparciem izolacji Cu-ETP, gwarantuje trwałość połączenia w temperaturach od -10°C do +75°C. Poszerzona izolacja poliamidowa (PA) typu easy entry ułatwia wprowadzenie przewodu, co przyspiesza montaż w puszkach i rozdzielnicach.

• Przekrój przewodu 1,5–2,5 mm²: uniwersalne zastosowanie do najczęściej spotykanych przewodów elektroinstalacyjnych, zarówno linkowych, jak i bardzo cienkich.
• Wymiary końcówki 2,8×0,5 mm: pasuje do standardowych nasuwek płaskich, zapewniając stabilne i jednocześnie rozłączalne połączenie.
• Materiał: mosiądz CuZn + ocynkowanie galwaniczne + metalowe wsparcie izolacji Cu-ETP: wysoka odporność na korozję i niski opór elektryczny, co przekłada się na bezpieczną i długotrwałą pracę.
• Izolacja PA z poszerzonym wlotem (easy entry): ułatwia wprowadzenie przewodu, minimalizując ryzyko uszkodzenia żyły i skracając czas montażu.
• Temperatura pracy ciągłej od -10°C do +75°C: szeroki zakres stosowania w typowych warunkach eksploatacyjnych wewnątrz budynków oraz w szafach sterowniczych.

Zgodność z Normami

Nasuwka została zaprojektowana i wykonana zgodnie z normą DIN 46245 (części 1–3). Posiada certyfikat CE, co potwierdza spełnienie wymogów dyrektyw europejskich w zakresie bezpieczeństwa i kompatybilności.

Zastosowanie

Nasuwka konektorowa płaska PFSHI 1525/2805 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, niezawodne i rozłączalne połączenie przewodów linkowych lub bardzo cienkich. Sprawdza się w instalacjach elektrycznych, automatyce budynkowej oraz w urządzeniach przemysłowych.

• Łączenie przewodów w puszkach instalacyjnych i puszkach rozgałęźnych.
• Podłączanie przewodów do styczników, przekaźników, wyłączników i innych elementów aparatury modułowej z gniazdami nasuwkowymi.
• Sygnalizacja i sterowanie w szafach sterowniczych – szybka wymiana uszkodzonego przewodu.
• Prototypowanie oraz naprawy układów elektronicznych i elektrotechnicznych, gdzie liczy się szybkość montażu.

Wskazówki Montażowe

Montaż nasuwek może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Przewód należy odizolować na długość odpowiadającą głębokości tulei, a następnie wsunąć do końca – poszerzony wlot ułatwia tę czynność. Nie należy przekraczać maksymalnego przekroju przewodu (2,5 mm²). Do zaciskania nasuwki nie jest wymagane żadne narzędzie – połączenie realizuje się przez włożenie końcówki w odpowiednie gniazdo. W przypadku stosowania w środowiskach wibracji zaleca się dodatkowe zabezpieczenie mechaniczne zgodne z dokumentacją techniczną.

FAQ

• Czy nasuwka PFSHI 1525/2805 nadaje się do przewodów jednożyłowych? Przeznaczona jest przede wszystkim do przewodów linkowych oraz bardzo cienkich (cienkożyłowych). Do przewodów sztywnych (drut) nie jest zalecana, gdyż może nie zapewnić odpowiedniego kontaktu.
• Jaki jest stopień ochrony nasuwki? Produkt nie posiada deklarowanego stopnia ochrony IP. Standardowo stosowany wewnątrz rozdzielnic i puszek o IP≥20, które zabezpieczają przed przypadkowym dotknięciem.
• Czy nasuwka posiada podświetlenie lub oznacznik? Nie, nasuwka jest elementem pasywnym – nie ma wbudowanego podświetlenia ani oznacznika. Kolory izolacji są stosowane do rozróżniania przekrojów (niebieski dla 1,5–2,5 mm²).
