Nasuwka konektorowa płaska 0,5-1,0 6,3x0,8mm PFSHI 0510/6308 (opak 100szt) 054662 | 05104188 PROTEC.class

Alternatywny kod produktu: 054662

Opis i Kluczowe Cechy

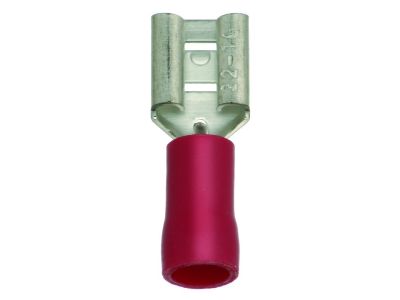

Nasuwka konektorowa płaska z serii PFSHI (symbol 05104188) przeznaczona jest do przewodów linkowych i bardzo cienkich o przekroju 0,5–1,0 mm². Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie, zapewnia niską rezystancję styku i odporność korozyjną. Izolacja PA z systemem easy entry ułatwia montaż. Temperatura pracy ciągłej od –10°C do +75°C. Kolor czerwony. Szerokość nasuwki 6,3 mm, grubość 0,8 mm.

• Zgodność z DIN 46245 część 1-3: gwarantuje wymienne i niezawodne połączenia w instalacjach przemysłowych zgodne z normą.
• Przeznaczenie do przewodów linkowych i bardzo cienkich (0,5–1,0 mm²): umożliwia bezpieczne łączenie delikatnych żył bez ryzyka uszkodzenia.
• Materiał mosiądz z ocynkowaniem galwanicznym: wysoka odporność na korozję i niski opór elektryczny styku.
• Izolacja PA z easy entry: szybkie i łatwe wprowadzenie przewodu, skraca czas instalacji.
• Tuleja izolowana: dodatkowa ochrona przed zwarciem i porażeniem elektrycznym.
• Szeroki zakres temperatury –10°C do +75°C: możliwość stosowania w różnych warunkach środowiskowych.

Zgodność z Normami

Nasuwka konektorowa PFSHI została zaprojektowana i wykonana zgodnie z normą DIN 46245 części 1-3. Posiada certyfikat CE potwierdzający zgodność z wymaganiami Unii Europejskiej.

Zastosowanie

Nasuwka konektorowa płaska PFSHI znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, bezpieczne i trwałe łączenie przewodów linkowych z płaskimi stykami.

• Łączenie przewodów w tablicach rozdzielczych i puszkach instalacyjnych.
• Podłączanie przewodów do aparatury modułowej (łączniki, styczniki, przekaźniki) wyposażonej w płaskie konektory 6,3x0,8 mm.
• W systemach automatyki budynkowej i przemysłowej – do czujników, siłowników i elementów sterujących.
• Przy naprawach i modernizacji istniejących instalacji elektrycznych.

Wskazówki Montażowe

Montaż nasuwki konektorowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Do zaciskania stosuj dedykowaną praskę zgodną z DIN. Przekrój przewodu powinien mieścić się w zakresie 0,5–1,0 mm². Po zaciśnięciu sprawdź mechaniczne trzymanie nasuwki. Nie przekraczaj temperatury granicznej –10°C do +75°C.

FAQ

• Czy nasuwka nadaje się do przewodów jednożyłowych (litych)? Produkt został zaprojektowany dla przewodów linkowych i bardzo cienkich. Do przewodów litych zaleca się stosowanie odpowiednich nasuwek konektorowych (np. wersji bez izolacji lub innych typów).
• Jaki jest stopień ochrony IP nasuwki? Nasuwka konektorowa jako element łączący nie posiada samodzielnie określonego stopnia ochrony IP. Po zamontowaniu w obudowie o odpowiedniej szczelności uzyskuje ochronę zapewnioną przez tę obudowę.
• Jaki kolor ma nasuwka PFSHI 0510/6308? Wariant PFSHI 0510 (przekrój 0,5–1,0 mm²) ma kolor czerwony. Inne warianty serii dostępne są w kolorach niebieskim (FSHI 1525) i żółtym (PFSHI 4060).
