Nasuwka konektorowa płaska 0,5-1,0 4,8x0,5mm PFSHI 0510/4805 (opak 100szt) 054660 | 05104186 PROTEC.class

Alternatywny kod produktu: 054660

Opis i Kluczowe Cechy

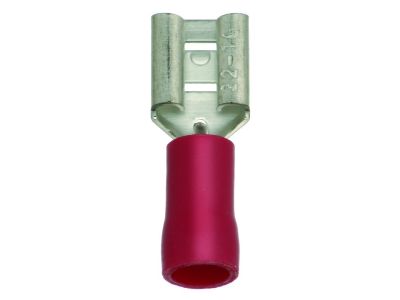

Nasuwka konektorowa płaska PFSHI 0510/4805 (symbol 05104186) przeznaczona jest do szybkiego i pewnego łączenia przewodów linkowych oraz bardzo cienkich. Wykonana z mosiądzu (CuZn) z metalowym wsparciem izolacji Cu-ETP, ocynkowana galwanicznie, z poszerzoną izolacją PA (easy entry) ułatwiającą wprowadzanie przewodu. Oferuje zakres przekroju 0,5–1,0 mm² i wymiary płaskiej części 4,8 × 0,5 mm. Zapakowana w opakowanie 100 sztuk.

• Zakres przekroju 0,5–1,0 mm²: idealna do przewodów linkowych i bardzo cienkich, zapewnia pewne połączenie bez ryzyka uszkodzenia żyły.
• Wymiary 4,8 × 0,5 mm: standardowy rozmiar pasujący do typowych gniazd i złączek płaskich.
• Materiał – mosiądz CuZn z metalowym wsparciem izolacji Cu-ETP: wysoka przewodność i trwałość mechaniczna, ocynkowanie galwaniczne chroni przed korozją.
• Poszerzona izolacja PA (easy entry): ułatwia wprowadzenie przewodu, redukuje czas montażu i ryzyko nieprawidłowego osadzenia.
• Temperatura pracy ciągłej od –10°C do +75°C: niezawodne działanie w typowych warunkach instalacyjnych.

Zgodność z Normami

Nasuwka wykonana jest zgodnie z normą DIN 46245 (części 1–3), co potwierdza jej zgodność z europejskimi standardami dla nasuwek konektorowych. Posiada oznakowanie CE.

Zastosowanie

Nasuwka płaska izolowana znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i bezlutowe łączenie przewodów w instalacjach elektrycznych i niskonapięciowych.

• Łączenie przewodów w rozdzielnicach i puszkach elektrycznych.
• Podłączanie odbiorników w automatyce przemysłowej i budynkowej.
• Wykonywanie połączeń w aparaturze łączeniowej (styczniki, przekaźniki, wyłączniki).
• Prace serwisowe i naprawcze w instalacjach o przekrojach do 1,0 mm².

Wskazówki Montażowe

Montaż nasuwki musi być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przewód należy odizolować na odpowiednią długość, wsunąć w tuleję izolowaną i zacisnąć za pomocą dedykowanych szczęk zaciskowych zgodnie z zaleceniami producenta. Przekrój przewodu musi mieścić się w zakresie 0,5–1,0 mm². Należy stosować narzędzia zapewniające prawidłowy zacisk, aby uniknąć poluzowania połączenia.

FAQ

• Czy nasuwka nadaje się do przewodów linkowych? Tak, produkt został zaprojektowany do przewodów linkowych oraz bardzo cienkich, co potwierdza deklaracja producenta.
• Jaki jest kolor izolacji tego modelu? W wariancie PFSHI 0510 (zakres 0,5–1,0 mm²) izolacja jest czerwona. Inne warianty (FSHI 1525 – niebieski, PFSHI 4060 – żółty) dotyczą innych zakresów przekroju.
• Jaka temperatura pracy jest dopuszczalna? Nasuwka może pracować w temperaturze ciągłej od –10°C do +75°C, co pokrywa typowe warunki wewnątrz rozdzielnic.
