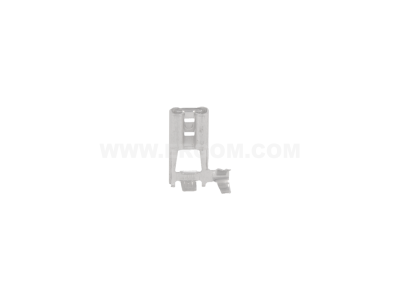

Nasuwka konektorowa NK 6,3-2,5/0,8 (opak 100szt) | E10KN-01040100310 Ergom

Opis i Kluczowe Cechy

Nasuwka konektorowa NK 6,3-2,5/0,8 marki ERGOM to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o tworzeniu niezawodnych i rozłączalnych połączeń elektrycznych. Produkt został wykonany z wysokiej jakości mosiądzu, co gwarantuje doskonałą przewodność elektryczną oraz odporność na korozję. Przekrój znamionowy wynoszący od 1,5 mm² do 2,5 mm² pozwala na stabilne przesyłanie energii w obwodach sterowniczych i prądowych, minimalizując spadki napięcia na styku. Rozmiar wtyku 6,3 mm x 0,8 mm jest standardem przemysłowym, co zapewnia pełną kompatybilność z szeroką gamą urządzeń i komponentów automatyki.

• Wysoka przewodność: Wykonanie z mosiądzu zapewnia niską rezystancję przejścia.
• Trwałość mechaniczna: Precyzyjne tłoczenie gwarantuje pewny docisk do wsuwki, co zapobiega przypadkowemu rozłączeniu pod wpływem wibracji.
• Brak izolacji: Konstrukcja nieizolowana pozwala na dowolne zabezpieczenie połączenia rurką termokurczliwą lub dedykowaną osłoną izolacyjną.
• Ekonomiczne opakowanie: Zestaw zawiera 100 sztuk, co jest optymalnym rozwiązaniem dla prefabrykatorów rozdzielnic i serwisantów.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi marki ERGOM. Nasuwki spełniają wymagania normy DIN 46247 lub jej odpowiedników, co potwierdza ich wymiarową powtarzalność oraz parametry materiałowe. Zastosowanie mosiądzu jako materiału bazowego jest zgodne z dyrektywami środowiskowymi, zapewniając jednocześnie bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Nasuwki konektorowe NK 6,3-2,5/0,8 znajdują szerokie zastosowanie w wielu gałęziach przemysłu i rzemiosła. Są niezastąpione w:

• Automatyce przemysłowej: Łączenie przewodów w szafach sterowniczych oraz podłączanie czujników i elementów wykonawczych.
• Branży Automotive: Naprawa i modernizacja instalacji elektrycznych w pojazdach mechanicznych.
• Produkcji AGD: Jako standardowe złącze wewnątrz urządzeń gospodarstwa domowego.
• Elektrotechnice ogólnej: Wszędzie tam, gdzie wymagane jest szybkie i pewne połączenie typu wsuw-nasuw.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, należy przestrzegać poniższych zaleceń:

• Dobór narzędzi: Do zaciskania należy używać wyłącznie dedykowanych prasek do końcówek nieizolowanych. Użycie kombinerek może skutkować niewystarczającą siłą trzymania i przegrzewaniem się styku.
• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5-2,5 mm² należy zdjąć na długości odpowiadającej tulejce zaciskowej, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianych.
• Kontrola: Po zaciśnięciu należy wykonać test pociągnięcia, aby upewnić się, że przewód jest trwale osadzony w konektorze.
• Zabezpieczenie: W miejscach narażonych na zwarcie zaleca się stosowanie nasuwek izolacyjnych lub rurek termokurczliwych po zakończeniu procesu zaciskania.

FAQ

1. Czy te nasuwki wymagają lutowania?
Nie, nasuwki NK są przeznaczone do zaciskania mechanicznego, co tworzy tzw. połączenie gazoszczelne, eliminując potrzebę lutowania.

2. Jaki jest maksymalny prąd dla tej nasuwki?
Obciążalność prądowa zależy od przekroju zastosowanego przewodu (do 2,5 mm²) oraz temperatury otoczenia, jednak standardowo dla tego rozmiaru konektora przyjmuje się wartości typowe dla instalacji do 20-25A.

3. Czy produkt pasuje do standardowych wsuwek w przekaźnikach?
Tak, rozmiar 6,3 mm jest najpopularniejszym standardem stosowanym w przekaźnikach przemysłowych, przełącznikach oraz tablicach bezpiecznikowych.
