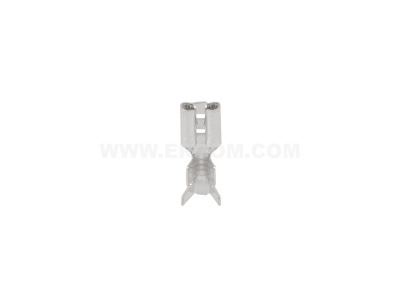

Nasuwka konektorowa N 4,8-2,5/0,5 (opak 100szt) | E10KN-01010100700 Ergom

Opis i Kluczowe Cechy

Nasuwka konektorowa N 4,8-2,5/0,5 marki ERGOM to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu niezawodnych i trwałych połączeń rozłącznych w instalacjach elektrycznych. Wykonana z wysokiej jakości miedzi, która została poddana procesowi cynowania galwanicznego, nasuwka charakteryzuje się doskonałą przewodnością elektryczną oraz podwyższoną odpornością na procesy utleniania i korozję atmosferyczną. Rozmiar nasuwki wynoszący 4,8 mm przy grubości materiału 0,5 mm zapewnia precyzyjne dopasowanie do standardowych wsuwek męskich, co eliminuje ryzyko powstawania łuku elektrycznego wynikającego z luźnych styków.

• Przekrój znamionowy: Przeznaczona do przewodów o przekroju od 1,5 mm² do 2,5 mm², co pozwala na bezpieczne przesyłanie prądów roboczych typowych dla instalacji sterowniczych i zasilających.
• Materiał: Miedź cynowana galwanicznie zapewnia optymalny balans między elastycznością mechaniczną a niską rezystancją przejścia.
• Brak izolacji: Konstrukcja nieizolowana umożliwia precyzyjne zaprasowanie i ewentualne zastosowanie dedykowanych osłonek izolacyjnych lub rurek termokurczliwych po montażu.
• Opakowanie zbiorcze: Zestaw zawiera 100 sztuk, co stanowi ekonomiczne rozwiązanie dla prefabrykacji rozdzielnic i prac elektroinstalacyjnych.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami jakościowymi, co jest kluczowe w profesjonalnych zastosowaniach przemysłowych. Nasuwki ERGOM spełniają wymagania normy DIN 46247 lub norm pokrewnych określających wymiary i właściwości mechaniczne konektorów. Dzięki zachowaniu odpowiednich tolerancji wymiarowych, element ten gwarantuje pełną kompatybilność z osprzętem innych renomowanych producentów, zapewniając bezpieczeństwo użytkowania potwierdzone certyfikatami zgodności CE oraz wymaganiami dyrektywy RoHS.

Zastosowanie

Nasuwki konektorowe N 4,8-2,5/0,5 znajdują szerokie zastosowanie w wielu gałęziach przemysłu i rzemiosła elektroinstalacyjnego. Są niezastąpione w:

• Automatyce przemysłowej: Łączenie komponentów w szafach sterowniczych, przekaźników oraz przycisków tablicowych.
• Motoryzacji: Serwisowanie i budowa wiązek elektrycznych w pojazdach, gdzie wymagana jest odporność na wibracje.
• Branży AGD: Jako elementy stykowe wewnątrz urządzeń elektrycznych wymagających stabilnego połączenia prądowego.
• Prefabrykacji rozdzielnic: Szybkie i pewne mostkowanie sygnałów na listwach zaciskowych i aparatach modułowych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia i uniknąć awarii, należy przestrzegać poniższych zaleceń montażowych:

• Dobór narzędzi: Do zaprasowania nasuwki należy używać wyłącznie dedykowanych prasek ręcznych lub pneumatycznych z matrycami dostosowanymi do konektorów nieizolowanych.
• Przygotowanie przewodu: Izolację z przewodu o przekroju 1,5-2,5 mm² należy zdjąć na długości odpowiadającej części rurkowej nasuwki, dbając o to, aby nie uszkodzić poszczególnych drucików miedzianej żyły.
• Proces zaciskania: Przewód powinien być wsunięty do oporu, a proces zaciskania musi być przeprowadzony do pełnego zamknięcia matrycy praski, co gwarantuje uzyskanie odpowiedniej siły wyrywania.
• Kontrola: Po montażu zaleca się wizualną inspekcję połączenia oraz sprawdzenie mechanicznej trwałości styku poprzez lekkie pociągnięcie za przewód.

FAQ

1. Czy nasuwka wymaga dodatkowej izolacji?
Tak, ponieważ jest to wersja nieizolowana, po zaprasowaniu na przewodzie należy zastosować odpowiednią nasuwkę izolacyjną lub rurkę termokurczliwą, aby zapobiec przypadkowym zwarciom.

2. Czy można stosować te nasuwki do przewodów typu drut?
Konektory tego typu są projektowane przede wszystkim do przewodów typu linka (wielodrutowych). Stosowanie ich na sztywnych drutach nie gwarantuje poprawnego i trwałego połączenia mechanicznego.

3. Jaki jest maksymalny prąd roboczy dla tej nasuwki?
Maksymalne obciążenie prądowe zależy od przekroju zastosowanego przewodu (do 2,5 mm²) oraz temperatury otoczenia, jednak konstrukcja nasuwki pozwala na pełne wykorzystanie obciążalności prądowej dedykowanego przewodu miedzianego.
