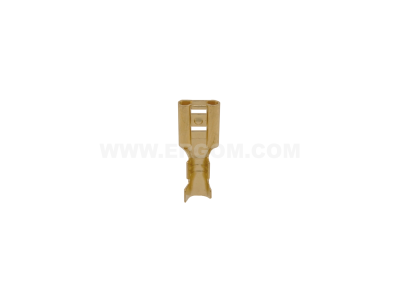

Nasuwka konektorowa N 4,8-1/0,5 NC (opak 100szt) | E10KN-01010200501 Ergom

Alternatywny kod produktu: N 4,8-1/0,5 NC (100 SZT.)

Opis i Kluczowe Cechy

Nasuwka konektorowa N 4,8-1/0,5 NC (symbol E10KN-01010200501) to element łączeniowy wykonany z mosiądzu, przeznaczony do wykonywania połączeń przewodów elektrycznych. Budowa w formie tulei z zaciskiem umożliwia szybkie i pewne osadzenie przewodu, a proces zaciskania usztywnia końcówkę, co podnosi jakość i trwałość połączenia. Opakowanie zawiera 100 sztuk, co zapewnia ekonomiczne zapasy do wielu instalacji.

• Wykonanie z mosiądzu: materiał odporny na korozję i zapewniający dobre przewodnictwo elektryczne, co przekłada się na niską rezystancję połączenia i długą żywotność w typowych warunkach pracy.
• Konstrukcja tulei z zaciskiem: ułatwia szybkie i powtarzalne łączenie przewodów, minimalizując ryzyko poluzowania się połączenia w trakcie eksploatacji.
• Zaciskanie usztywnia przewody: proces zaciskania utwardza końcówkę linki, zapobiegając jej rozwarstwianiu się pod wpływem wibracji lub ruchu – kluczowe w aplikacjach wymagających pewności styku.
• Bez izolacji: konstrukcja nasuwki nie posiada otuliny izolacyjnej, co pozwala na stosowanie jej w miejscach, gdzie izolacja jest zapewniona przez inne elementy (np. puszki, listwy zaciskowe) i nie wymaga dodatkowej osłony.
• Opakowanie 100 sztuk: ekonomiczne rozwiązanie dla instalatorów, umożliwiające wykonanie wielu połączeń bez konieczności częstego zamawiania kolejnych partii.

Zgodność z Normami

Nasuwka konektorowa N 4,8-1/0,5 NC została zaprojektowana zgodnie z ogólnymi wymaganiami europejskimi dla elementów łączeniowych. Produkt posiada oznaczenie CE, co potwierdza jego zgodność z obowiązującymi dyrektywami. W przypadku szczegółowych wymogów normatywnych (np. DIN) zaleca się weryfikację z dokumentacją techniczną producenta.

Zastosowanie

Nasuwka konektorowa znajduje zastosowanie wszędzie tam, gdzie potrzebne jest szybkie, pewne i powtarzalne łączenie przewodów elektrycznych – szczególnie w instalacjach, w których przewody są często zaciskane w listwach lub złączkach.

• Łączenie przewodów w puszkach instalacyjnych i rozdzielnicach – poprawa jakości połączenia oraz ochrona końcówek linek.
• Przygotowanie przewodów do zacisku w listwach przyłączeniowych styczników, wyłączników i innych aparatów modułowych – usztywnienie zapobiega wysuwaniu się pojedynczych drucików.
• Automatyka budynkowa i sterowanie – stosowana przy podłączaniu czujników, przycisków i modułów wykonawczych, gdzie mały przekrój przewodu wymaga dodatkowego usztywnienia.
• Instalacje tymczasowe i serwisowe – szybkie łączenie przewodów w warunkach polowych, gdzie niezawodność połączenia ma kluczowe znaczenie.

Wskazówki Montażowe

Montaż nasuwki konektorowej powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed zaciskaniem należy dobrać odpowiednią końcówkę do przekroju przewodu (niedopuszczalne jest zaciskanie przewodu o zbyt dużej średnicy). Zaciskanie wykonuje się przy użyciu odpowiednich szczęk – zgodnie z instrukcją producenta narzędzia. Po zaciśnięciu należy sprawdzić trwałość połączenia oraz brak uszkodzenia izolacji przewodu (jeśli występuje). Prawidłowo zaciśnięta nasuwka nie powinna się obracać ani przesuwać na przewodzie.

FAQ

• Czy nasuwka N 4,8-1/0,5 NC jest izolowana? Nie – nasuwka nie posiada izolacji. Należy ją stosować w miejscach, gdzie zapewniona jest odpowiednia izolacja całego połączenia (np. wewnątrz puszek, w listwach zaciskowych) lub przewidziana jest dodatkowa osłona termokurczliwa.
• Do jakiego przekroju przewodu jest przeznaczona ta nasuwka? Oznaczenie N 4,8-1/0,5 sugeruje szerokość 4,8 mm i grubość 0,5 mm, co odpowiada standardowym końcówkom do przewodów o przekroju do około 2,5 mm² – jednak przed użyciem zaleca się sprawdzenie dopasowania fizycznego. Dokładne dane dostępne są w karcie katalogowej producenta.
• Czy można ją stosować w obwodach prądu przemiennego i stałego? Nasuwka jest elementem łączeniowym o czysto mechanicznym działaniu – nie ma ograniczeń co do rodzaju prądu, pod warunkiem że przewody i pozostałe elementy obwodu są do tego przystosowane. Należy jednak pamiętać o odpowiednim doborze przekroju i obciążalności prądowej zgodnie z normami.
