Nasuwka konektorowa N 2,8-0,5/0,5 (opak 100szt) | E10KN-01010100150 Ergom

Opis i Kluczowe Cechy

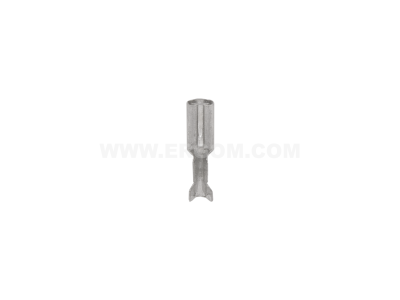

Nasuwka konektorowa N 2,8-0,5/0,5 marki ERGOM to profesjonalny element stykowy zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń elektrycznych w instalacjach niskonapięciowych. Wykonana z wysokiej jakości miedzi, która została poddana procesowi cynowania galwanicznego, nasuwka charakteryzuje się wyjątkową odpornością na korozję oraz doskonałymi parametrami przewodzenia prądu. Rozmiar wtyku wynoszący 2,8 mm szerokości oraz 0,5 mm grubości jest standardem w wielu aplikacjach przemysłowych i motoryzacyjnych. Produkt przeznaczony jest do przewodów o przekroju znamionowym 0,5 mm², co gwarantuje optymalne dopasowanie mechaniczne po zaprasowaniu. Brak izolacji pozwala na stosowanie nasuwek w miejscach, gdzie wymagane jest dodatkowe zabezpieczenie rurką termokurczliwą lub w złączach wielostykowych.

• Materiał: Miedź cynowana galwanicznie zapewniająca długowieczność styku.
• Wymiary: Standard 2,8 x 0,5 mm kompatybilny z większością gniazd konektorowych.
• Przekrój przewodu: Dedykowana do żył o przekroju 0,5 mm².
• Opakowanie: Zbiorcze opakowanie 100 sztuk idealne dla prefabrykacji rozdzielnic.

Zgodność z Normami

Produkt został wyprodukowany zgodnie z rygorystycznymi standardami jakościowymi marki ERGOM, co zapewnia powtarzalność wymiarową każdego elementu w partii. Nasuwki spełniają wymagania normy DIN 46247 lub jej odpowiedników, co jest kluczowe dla zapewnienia kompatybilności z osprzętem innych producentów. Wykorzystanie miedzi o wysokiej czystości oraz powłoki cynowej jest zgodne z dyrektywą RoHS, co oznacza ograniczenie stosowania substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.

Zastosowanie

Nasuwki konektorowe ERGOM znajdują szerokie zastosowanie w branży elektro-technicznej, automatyce przemysłowej oraz elektronice. Są niezastąpione przy budowie wiązek kablowych, podłączaniu przełączników, kontrolek oraz przekaźników w szafach sterowniczych. Dzięki swojej konstrukcji, nasuwka N 2,8-0,5/0,5 doskonale sprawdza się w systemach sterowania, gdzie wymagana jest precyzja i pewność styku przy niewielkich przekrojach przewodów. Często wykorzystywana również w serwisie urządzeń AGD oraz w instalacjach elektrycznych pojazdów mechanicznych.

Wskazówki Montażowe

Aby zapewnić najwyższą jakość połączenia, zaleca się stosowanie profesjonalnych prasek dedykowanych do konektorów nieizolowanych. Przed montażem należy zdjąć izolację z przewodu na długości odpowiadającej części zaciskowej nasuwki, dbając o to, aby nie uszkodzić poszczególnych drucików żyły. Po umieszczeniu przewodu w tulejce zaciskowej, należy wykonać zaprasowanie, które powinno objąć zarówno żyłę miedzianą, jak i (w przypadku odpowiednich matryc) fragment izolacji dla wzmocnienia mechanicznego. Prawidłowo wykonany zacisk charakteryzuje się wysoką siłą wyrwania i niską rezystancją przejścia.

FAQ

• Czy nasuwki wymagają dodatkowej izolacji? Tak, nasuwki typu N są nieizolowane. Po zaprasowaniu zaleca się stosowanie dedykowanych nasuwek izolacyjnych PVC lub rurek termokurczliwych, jeśli istnieje ryzyko zwarcia.
• Jaki jest materiał wykonania? Nasuwki wykonane są z miedzi pokrytej warstwą cyny, co zapobiega utlenianiu się materiału i ułatwia ewentualne lutowanie, choć podstawową metodą montażu jest zaciskanie.
• Czy produkt pasuje do standardowych konektorów samochodowych? Tak, rozmiar 2,8 mm jest jednym z typowych standardów stosowanych w kostkach i złączach motoryzacyjnych.
