Napęd zdalny z automatycznym, pionowym załączeniem 24/48 V AC/DC dla TX3 I DX3 | 406293 Legrand

Opis i Kluczowe Cechy

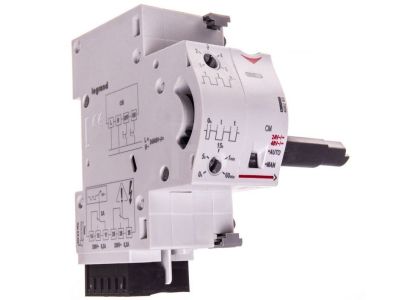

Napęd zdalny z automatycznym, pionowym załączeniem (symbol 406293) przeznaczony do współpracy z wyłącznikami nadprądowymi serii TX3 oraz DX³. Urządzenie zasilane napięciem sterującym 24–48 V AC/DC umożliwia zdalne otwieranie i zamykanie styków wyłącznika, a po jego wyzwoleniu samoczynnie przywraca zasilanie, zapewniając ciągłość pracy krytycznych obwodów. Montowane z lewej strony wyłącznika o szerokości 1 modułu na biegun; zajmuje 2 moduły (35 mm) na szynie TH35.

• Automatyczne powtórne załączenie: po zadziałaniu wyłącznika napęd samodzielnie go załącza, minimalizując przestoje w instalacjach wymagających nieprzerwanej pracy.
• Napięcie sterujące 24–48 V AC/DC: niskonapięciowe sterowanie zwiększa bezpieczeństwo obsługi i umożliwia integrację z systemami automatyki budynkowej (BMS, PLC).
• Zdalne otwieranie / zamykanie styków: pozwala na kontrolę obwodu z poziomu szafy sterowniczej, pulpitu lub systemu nadrzędnego bez konieczności ręcznej interwencji.
• Wbudowany styk pomocniczy i sygnalizacyjny: jeden zestyk sygnalizuje stan wyłącznika (załączony/wyłączony/wyzwolony), drugi może być wykorzystany do przekazania informacji do sterownika lub sygnalizacji LED.
• Szerokość 2 modułów (35 mm): kompaktowa budowa oszczędza miejsce w rozdzielnicy, a montaż z lewej strony wyłącznika 1-modułowego nie blokuje dostępu do pozostałych biegunów.

Zgodność z Normami

Urządzenie jest zgodne z obowiązującymi normami europejskimi oraz standardem DIN. Posiada oznakowanie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt przeznaczony do montażu w rozdzielnicach zgodnych z normą PN-EN 61439.

Zastosowanie

Napęd zdalny z automatycznym załączeniem znajduje zastosowanie wszędzie tam, gdzie niezbędne jest zdalne sterowanie oraz szybkie przywracanie zasilania po zadziałaniu zabezpieczenia. Idealnie sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Sterowanie oświetleniem awaryjnym i gniazd w obiektach użyteczności publicznej – automatyczne załączenie po przepaleniu wkładki topikowej lub zadziałaniu wyłącznika.
• Zdalne załączanie / wyłączanie obwodów w szafach sterowniczych maszyn i linii produkcyjnych, z możliwością integracji z PLC.
• Zapewnienie ciągłości pracy w instalacjach wymagających wysokiej dyspozycyjności, np. serwerownie, instalacje alarmowe, systemy wentylacji.
• Sygnalizacja stanu wyłącznika – styk pomocniczy przekazuje informację o pozycji łącznika do systemu nadzoru lub panelu HMI.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (minimum grupa 1). Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich biegunach wyłącznika oraz całej rozdzielnicy. Napęd montuje się na szynie TH35 (DIN) z lewej strony wyłącznika nadprądowego o szerokości 1 modułu. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia zgodnie z dokumentacją producenta. Dokręcaj zaciski momentem podanym w instrukcji urządzenia. Po zamontowaniu sprawdź poprawność działania poprzez wymuszenie wyzwolenia i obserwację automatycznego załączenia.

FAQ

• Jakie napięcie sterujące jest wymagane do pracy napędu? Napęd zasilany jest napięciem 24–48 V AC/DC. Należy zapewnić stabilne napięcie z tego zakresu – np. z zasilacza impulsowego lub transformatora separacyjnego.
• Czy napęd załącza wyłącznik automatycznie po każdym wyzwoleniu? Tak, po zadziałaniu wyłącznika (zarówno w wyniku przeciążenia, jak i zwarcia) napęd samodzielnie go załącza, przywracając zasilanie w obwodzie. Funkcja ta jest szczególnie przydatna w instalacjach, w których krótki przestój jest niedopuszczalny.
• Jaka jest szerokość modułowa napędu? Urządzenie zajmuje 2 moduły (35 mm) na szynie TH35. Montowane jest z lewej strony wyłącznika nadprądowego o szerokości 1 modułu na biegun – należy to uwzględnić przy planowaniu przestrzeni w rozdzielnicy.
