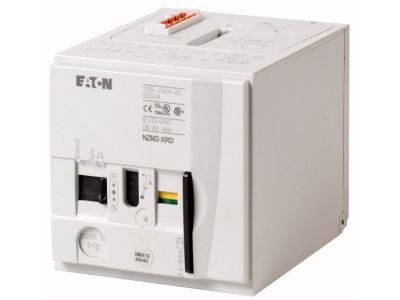

Napęd zdalny do NZM2 NZM2-XRD220-250DC | 115395 Eaton

Alternatywny kod produktu: NZM2-XRD220-250DC

Opis i Kluczowe Cechy

Napęd zdalny Eaton NZM2-XRD220-250DC (symbol 115395) to akcesorium przeznaczone do wyłączników serii NZM2. Umożliwia zdalne załączanie, wyłączanie oraz resetowanie wyłączników z poziomu sterowania dwu- lub trójprzewodowego. Napięcie sterowania 220–250 V DC pozwala na bezpieczne działanie w instalacjach prądu stałego. Napęd wyposażono w przełącznik trybu pracy (automatyczny/ręczny) oraz możliwość lokalnego załączania ręcznego. Urządzenie montuje się bezpośrednio na wyłączniku, co upraszcza rozbudowę układu sterowania.

• Napięcie sterowania 220–250 V DC: dedykowane do obwodów prądu stałego, gwarantuje niezawodne przełączanie nawet przy zmiennym napięciu w typowych aplikacjach przemysłowych.
• Możliwość blokady w pozycji 0 maksymalnie 3 kłódkami (pałąk 4–8 mm): zwiększa bezpieczeństwo podczas prac serwisowych – uniemożliwia przypadkowe załączenie.
• Przełącznik trybu automatyczny/ręczny: umożliwia szybkie przejście między sterowaniem zdalnym a lokalnym bez ingerencji w okablowanie.
• Maksymalnie 2 standardowe styki pomocnicze + 1 pomocniczy styk sygnalizacji wyzwolenia: zapewnia elastyczne raportowanie stanu wyłącznika do systemów nadzoru (PLC, sterowniki).
• Kompatybilność z wyłącznikami NZM2(-4) oraz N(N/O)2(-4): szerokie zastosowanie w rozdzielnicach głównych i podrozdzielnicach bez konieczności dodatkowych modyfikacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Montaż i eksploatacja wymagają przestrzegania przepisów właściwych dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Napęd zdalny Eaton NZM2-XRD220-250DC znajduje zastosowanie wszędzie tam, gdzie konieczne jest zdalne sterowanie i nadzór stanu wyłączników w instalacjach prądu stałego. Sprawdza się w systemach automatyki budynkowej i przemysłowej.

• Zdalne załączanie i wyłączanie wyłączników w rozdzielnicach głównych – idealne do sterowania z PLC lub systemu BMS.
• Resetowanie wyłącznika po zadziałaniu zabezpieczenia bez konieczności interwencji personelu na miejscu.
• Blokada napędu w pozycji 0 podczas prac konserwacyjnych – zwiększa bezpieczeństwo obsługi.
• Integracja z systemami sygnalizacji awaryjnej – styk pomocniczy sygnalizacji wyzwolenia przesyła informację o zadziałaniu.

Wskazówki Montażowe

Montaż i podłączenie napędu zdalnego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od wyłącznika i całej instalacji. Napęd montuje się bezpośrednio na wyłączniku serii NZM2 zgodnie z instrukcją producenta. Do blokady w pozycji 0 należy używać kłódek z pałąkiem o grubości 4–8 mm. Przekrój przewodów sterowniczych należy dobrać do prądu zasilania napędu (maks. 2 standardowe styki pomocnicze + 1 styk sygnalizacji wyzwolenia). Wszystkie połączenia dokręcać z momentem zgodnym z dokumentacją techniczną.

FAQ

• Czy napęd można stosować z wyłącznikami NZM2 z blokadą mechaniczną? Nie, napędu nie można łączyć z blokadą mechaniczną. Należy wybrać jeden typ zabezpieczenia.
• Jakie napięcie sterowania jest wymagane? Napęd wymaga napięcia stałego w zakresie 220–250 V DC. Należy zastosować odpowiedni zasilacz DC.
• Ile styków pomocniczych można podłączyć? Maksymalnie 2 standardowe styki pomocnicze oraz 1 pomocniczy styk sygnalizacji wyzwolenia. Łącznie nie więcej niż 3 styki.
